剪刀叉升降機推力計算，準備采用絲桿滑塊，貨物1000kg，這個推力怎么計算需要多大....

查看數: 3073 | 評論數: 17 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-7-25 09:32

回復

malizhao 發表于 2024-7-29 08:14:36

無法抗拒的大象發表于 2024-7-28 17:37
不好意思哦，公司加密文件發不出來，發出來你也看不了

好的，謝謝！

無法抗拒的大象 發表于 2024-7-28 17:37:10

malizhao 發表于 2024-7-26 13:33
樓主能分享下設計的實體文件嗎？最近也在搞升降機，想借鑒下你的想法！感謝！純自用！

不好意思哦，公司加密文件發不出來，發出來你也看不了

malizhao 發表于 2024-7-26 13:33:14

無法抗拒的大象發表于 2024-7-25 11:50

樓主能分享下設計的實體文件嗎？最近也在搞升降機，想借鑒下你的想法！感謝！純自用！

走江湖 發表于 2024-7-26 13:26:39

模型發出來幫你計算下

陰天11 發表于 2024-7-25 15:00:41

算個毛直接買現成的。。

人外有人 發表于 2024-7-25 14:49:45

無法抗拒的大象發表于 2024-7-25 11:52

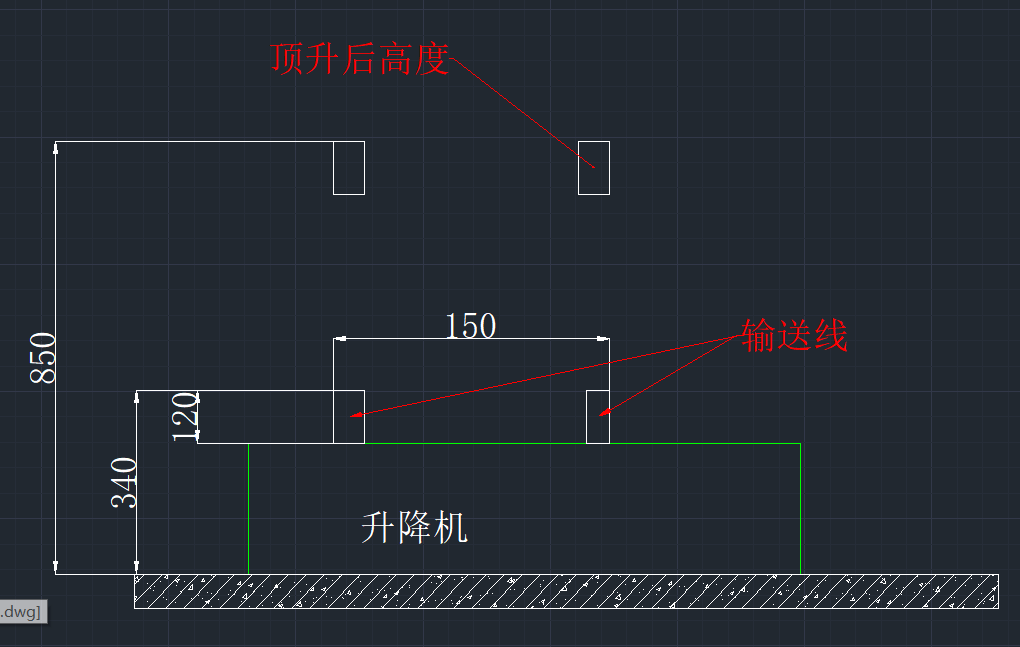

負載重量1000kg，低位340mm，我模擬了一下，角度太小，我算了下電機扭矩大概要3000多Nm，想請教一下，看 ...

沒有那么大，最小角度按20度算，換算到絲杠上，大概需要不小于3000kg的推力，絲杠需要穩固。如果導程用小一點，P=5mm換算到電機+減速機大概需要30Nm。

提筆畫圖 發表于 2024-7-25 14:16:24

如果實在不會算，就用虛功位移原理計算，雖然不是很精確，但是大體不差

cangzhoumj 發表于 2024-7-25 13:25:12

游離縉云 發表于 2024-7-25 13:03:41

你先把大致的結構畫出來，再分析受力，最低點力最大
