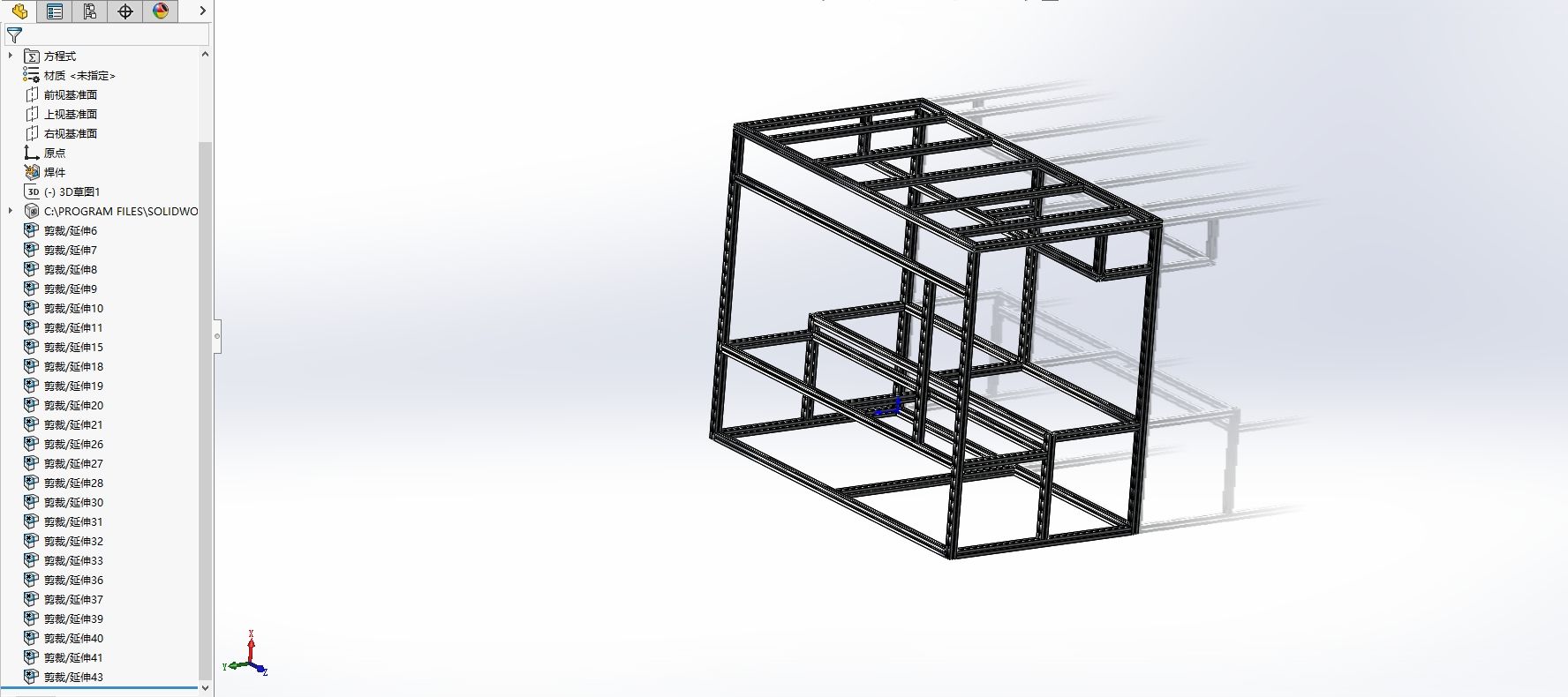

三維標尺寸 然后他們按尺寸切割拼裝

我們這邊都是之間整個出圖，再搞幾個剖面

我的方式是轉換多實體為裝配體，然后手動裝配角碼，再統計下角碼的數量（螺栓按照角碼數量2倍即可）

冷月凝霜 發表于 2024-8-13 15:46
可以直接出整體圖帶 CUT LIST 就可以了啊

總長有點魔性

可以直接出整體圖帶 CUT LIST 就可以了啊

我們?nèi)绻亲砸汛罹统霰?，注明?guī)格尺寸，打孔要求。
如果外發，就出總圖。

后續還有這種架子的話，可以用怡合達的型材插件，名字叫“怡合達DIY鋁型材選型系統”，免費安裝使用，可以畫型材，門板，封板之類的，很方便，都是單體的，整體出圖還是單個出圖都可以

youke35730 發表于 2024-8-13 09:49
以前做過類似的架子。直接不給成品圖。把需要多長的型材列成表格，讓鋁型材供應商直接提供對應長度的型材。 ...

補充一下，連接件數量也要寫清楚。比如角鋁，T型螺栓螺母之類的連接件

以前做過類似的架子。直接不給成品圖。把需要多長的型材列成表格，讓鋁型材供應商直接提供對應長度的型材。斜切一般是45°，有需要斜切直接表明斜切(和供應商確認好斜切后的尺寸，就是從哪個邊切)，需要打孔或者攻絲的型材就單獨出一個圖紙，標出孔位置就可以。最終就是一個EXCEL表格和一些需要特殊加工的圖紙，很方便。反正都是買回來自己組裝。
