雙導軌+皮帶傳動，運行時懸臂會抖動

查看數: 1943 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-15 14:40

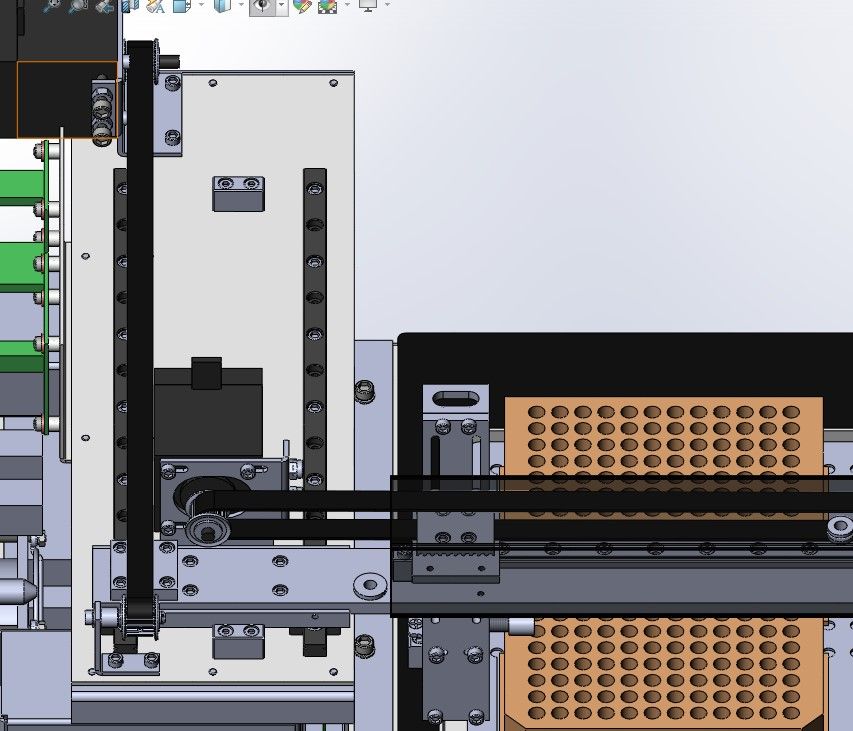

大佬們，求助?。?！雙導軌+皮帶傳動的結構，倆導軌間距74，懸臂長465寬30，運行時會抖動（情況有輕有重，而且換個地方，有可能不抖）是啥原因啊 ...

回復

LiNing_jrjub 發表于 2024-8-16 07:57:33

本帖最后由 LiNing_jrjub 于 2024-8-16 07:59 編輯

這尼瑪重要部件，全是鈑金件，有個毛的基準，有個毛的強度，有個毛的精度，不抖才奇怪
連尼瑪的線軌的螺絲，都是隔一個螺絲鎖一個螺絲，螺絲錢都要省是吧

這設備，我建議報廢，重新設計

嶼北 發表于 2024-8-15 17:57:08

先看看導軌與機加水平嗎

尹志春 發表于 2024-8-15 17:25:12

扯這么多，就42的小步進，2M的小皮帶，有不抖的嗎，抖是正常的

change89 發表于 2024-8-15 17:14:55

皮帶運行時變長，張緊不夠。把皮帶改成絲杠。

zll3310737 發表于 2024-8-15 16:48:30

沒裝好。阻力不一致。

脈脈010 發表于 2024-8-15 16:47:53

你這電機和從動輪固定都是用鈑金?。坎煌装?？沒這么玩過這設計看著就不穩 精度要求高的話必須改設計

云中漫步Sia 發表于 2024-8-15 16:43:05

電機加個減速機，皮帶再加個張緊機構

leioukupo 發表于 2024-8-15 16:38:45

怎么個抖法。具體那一部分抖

風》追逐 發表于 2024-8-15 16:25:22

聽樓上的，多裝一組滑塊
