求助角接觸軸承應用設計

查看數: 1858 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

hitiger

發布時間: 2024-8-19 14:43

正文摘要:

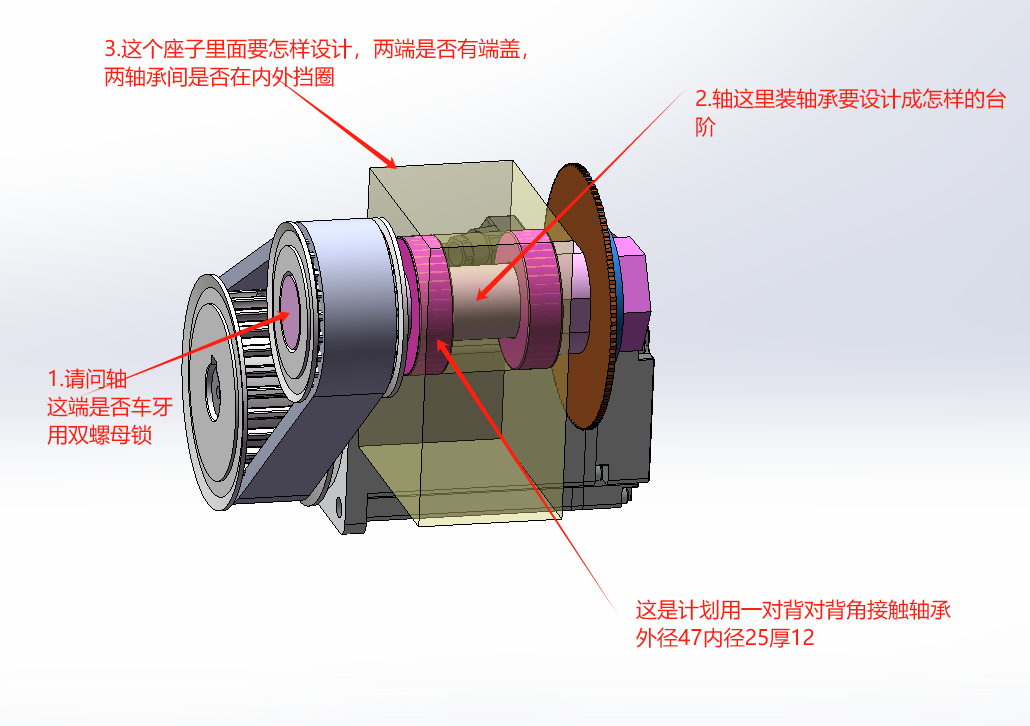

大家好！　　　請看圖片，因目前一臺非標機需設計一個鋸銅片機構，空間有限，所以只能自已設計，且結構尺寸基本上定了。由于以前沒怎么設計這類機構，從網上和本論壇查了一些角接觸軸承的貼子，就是軸和軸承座具體 ...

回復

hitiger 發表于 2024-8-19 19:52:00

斯文棒棒發表于 2024-8-19 14:51
軸承座有現成的，直接買就是了，不用自己設計。

剛在3Ｄ模型上換成ＢＫ固定座后發現，座子比圓鋸片外徑大多了，不能用，　所以還是只能自已設計

hitiger 發表于 2024-8-19 19:43:37

siralop 發表于 2024-8-19 15:58

我選了ＢＫ25固定座了

hitiger 發表于 2024-8-19 19:42:57

斯文棒棒發表于 2024-8-19 14:51
軸承座有現成的，直接買就是了，不用自己設計。

感謝，我按你意思　選了ＢＫ25固定座，并要求里面換成背靠背角接觸軸承了

hitiger 發表于 2024-8-19 19:13:48

走江湖發表于 2024-8-19 16:23
有個大的主軸

請問圖片是外套+軸的嗎??？一時間沒看明白　

點評

2011ayoon

大法蘭處相當于一個軸套，里面相當于一根通軸，中間加了隔套，軸套中間臺階也可以改成通軸，兩端端蓋固定，注意末端的端蓋是2件，一件固定軸套，一件固定軸上面發表于 2024-8-20 08:11

hitiger 發表于 2024-8-19 17:37:21

|siralop發表于 08-19 15:591（1）、既然是帶輪機構，應做通軸+雙螺紋設計；<br>
2（2）、裝軸承位置要有公差，之間可做臺（看空間夠不夠）可做隔套；<br>
3、軸承座按你空間結構需求設計，在需要的大小內最小化（如軸向要多少，軸承座有無安裝孔等）；<br>
（3）要有端蓋，且是通蓋（且蓋內應有油封槽，要加油封的）。

，非常感謝，你能不能再詳細點或發個草圖。
