做設計一般是標記在圓心位置，在現場檢測測量是希望標注到圓弧最大點。

沒有特別要求，用3

這個應該是SW自動捕捉的相切位置

按三標注

三是對得

第二種吧

1.首先要在圖中反映出設計者的意圖,就是你設計的這個形狀的作用是什么,制作時需要保證哪個尺寸就標注哪個尺寸
2.標注虛擬交點并且標注半徑便于技術工藝人員畫圖下料
3.標注切點便于施工和質檢人員測量尺寸

當然是能測量到的位置的，他咋做不用你管  你只看結果符不符合就完了。還標到虛線，，，做好沒做好你能量出來么

第三種直觀，別人也容易用CAD復制出你的圖，第二種容易測量，圖紙也不容易誤會，

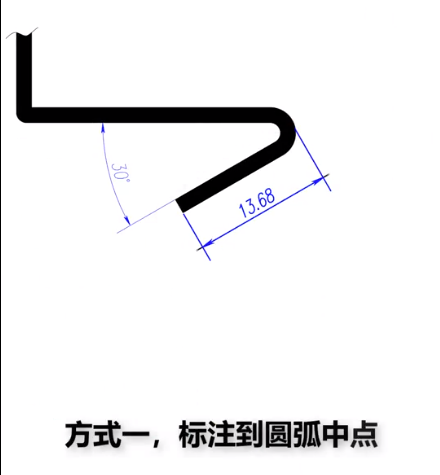

第一種如果不說明應該大部分人會當成第二種標注
