這樣布放導軌合適嗎?

查看數: 3223 | 評論數: 20 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-8-25 16:31

正文摘要:

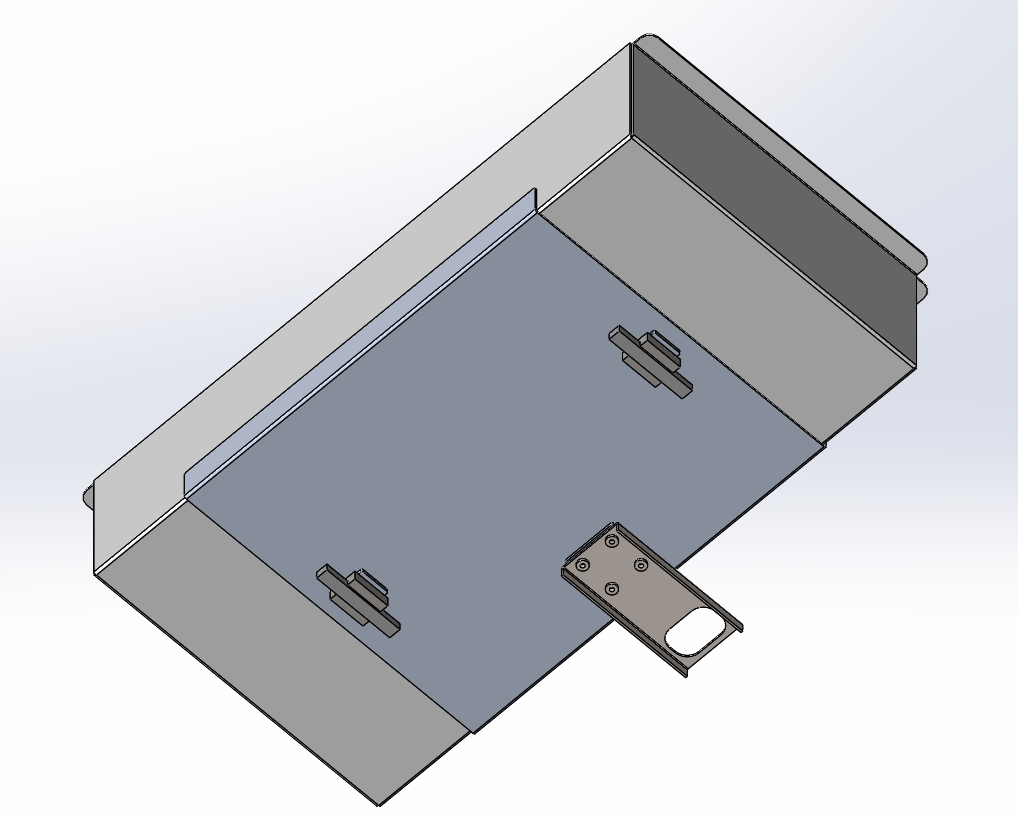

電機帶動偏心輪推動托板往復運動,行程為10mm,電機轉速為每分鐘60轉。托板上是個盒子,盒子的寬度為350mm,長度200mm。 托板兩側對稱各放一根直線導軌,導軌間距200,導軌長度55mm,導軌中心和板中心重合(長度方向 ...

回復

cc851 發表于 2024-8-28 21:59:49
andyany 發表于 2024-8-28 05:50
運動機構的目的確實是為了減少堆積,但物料是瓶裝的。只是,倒裝減少堆積的說法有根據嗎?
謝謝!

你仔細想想看就能明白了,實踐出真理。

點評

好的,謝謝!  發表于 2024-8-29 09:12
andyany 發表于 2024-8-28 05:50:20
cc851 發表于 2024-8-27 21:15
看你這結構有點像裝粉料或這液體的,倒裝減少介質堆積哇,提高結構空間利用。

運動機構的目的確實是為了減少堆積,但物料是瓶裝的。只是,倒裝減少堆積的說法有根據嗎?
謝謝!
andyany 發表于 2024-8-28 05:48:37
LatersM 發表于 2024-8-27 18:54
遠端放遠肯定好,抗扭轉力臂變長,滑塊負載變小。

來個力學分析圖說明下您的——“抗扭轉力臂變長,滑塊負載變小”,咋樣?
謝謝!
cc851 發表于 2024-8-27 21:15:36
andyany 發表于 2024-8-27 15:23
感謝,只是——滑軌倒裝的目的是什么?

看你這結構有點像裝粉料或這液體的,倒裝減少介質堆積哇,提高結構空間利用。
LatersM 發表于 2024-8-27 18:54:15
andyany 發表于 2024-8-27 15:37
感謝指正,另外——每根導軌雙滑塊、近端滑塊盡量靠近驅動端時,導軌需要盡量加長嗎?遠端滑塊需要盡量布 ...

遠端放遠肯定好,抗扭轉力臂變長,滑塊負載變小。
andyany 發表于 2024-8-27 15:37:49
LiNing_jrjub 發表于 2024-8-26 08:13
每根導軌放兩個滑塊,靠近驅動端的部位必須要有滑塊支撐
驅動端到滑塊位置,力臂太長了,這么個小導軌扛不 ...

感謝指正,另外——每根導軌雙滑塊、近端滑塊盡量靠近驅動端時,導軌需要盡量加長嗎?遠端滑塊需要盡量布放在導軌最遠端嗎?
謝謝您!

點評

謝謝LiNing-jrjub!  發表于 2024-8-28 15:36
導軌要加長,遠端滑塊當然要盡量放在導軌最遠端  發表于 2024-8-28 13:22
andyany 發表于 2024-8-27 15:23:52
cc851 發表于 2024-8-25 22:00
不合適,可以考慮滑軌倒裝,單根上面使用雙滑塊,往復偏心機構放在四個滑塊中心。

感謝,只是——滑軌倒裝的目的是什么?



北晨易 發表于 2024-8-26 09:06:27
andyany 發表于 2024-8-25 16:41
電機啟動后,很快噪音奇大,看板偏擺很嚴重。用手限制偏擺,噪音就小了。
拆下來一看,導軌的固定螺絲已經 ...

導軌加長,配2滑塊呀,成本能貴多少,怕貴就選國產雜牌,解決問題才是關鍵

評分

參與人數 1威望 +1 收起 理由
andyany + 1

查看全部評分

冷水黃金 發表于 2024-8-26 08:14:35
很好,經過這次設計,你的能力又會提高一大步。

點評

謝謝  發表于 2024-8-27 15:32

評分

參與人數 1威望 +1 收起 理由
andyany + 1

查看全部評分
