發布時間: 2024-9-2 15:28

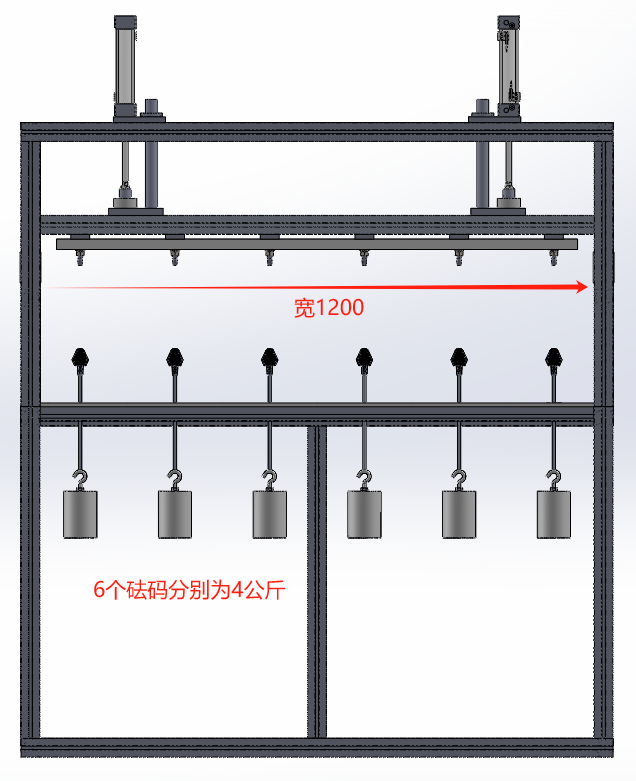

正文摘要:求助一下各位,如圖所示,跨度1200,提升總重量35公斤,50次/min(一次往返),提升之后釋放,然后砝碼及樣品自由下落,在這里我選的是兩個氣缸配合電磁鐵提升,但是雙氣缸動作同步性很難調,所以我想問問各位還有其 ... |
mycedar 發表于 2024-9-6 08:45 有高頻電磁閥 |
喂我袋鹽 發表于 2024-9-5 17:43 電磁鐵吸合松開的響應和動作也需要時間,這種小區間更要考慮。 |
玥樂浩瀚 發表于 2024-9-5 17:04 他想說的是電磁閥 |
mycedar 發表于 2024-9-4 16:48 電磁鐵這個確實忘記考慮進去了,謝謝提醒,我再去驗證一下 |
啟動的加速度考慮沒有,電磁鐵實際延時有沒有試過。時間這么緊,好好驗算一下,各種因素 |
感覺樓主這個工況更適合用鏈傳動或者帶傳動機構,速度、兩端同步及提升能力等都有優勢。 |
LiNing_jrjub 發表于 2024-9-3 11:18 對啊,一定要把工況說清楚,光糾結跨度沒鳥用。 |
LiNing_jrjub 發表于 2024-9-3 11:18 謝謝呀,那我覺得問題不大了,我的是連續工作3分鐘,這3分鐘以內持續動作,每3分鐘換一次料 |
兄弟,給你做個參考。 我這有亞德客的SC系列氣缸,100缸徑,行程150(跑不完,差不多也是跑120行程),電磁閥是亞德客6V-310,用的12mm氣管,就近配30L的儲氣罐,氣壓0.5MPa,用快排閥,可以做到1秒以內一個循環(拍扁成型工況)。中間間隔停頓2秒,再執行下一個循環,每天工作8.5小時,目前氣缸使用了2年沒任何問題 |
參與人數 1 | 威望 +1 | 收起 理由 |
---|---|---|
![]() | + 1 | 熱心助人,專業精湛! |
