發布時間: 2024-9-11 15:02

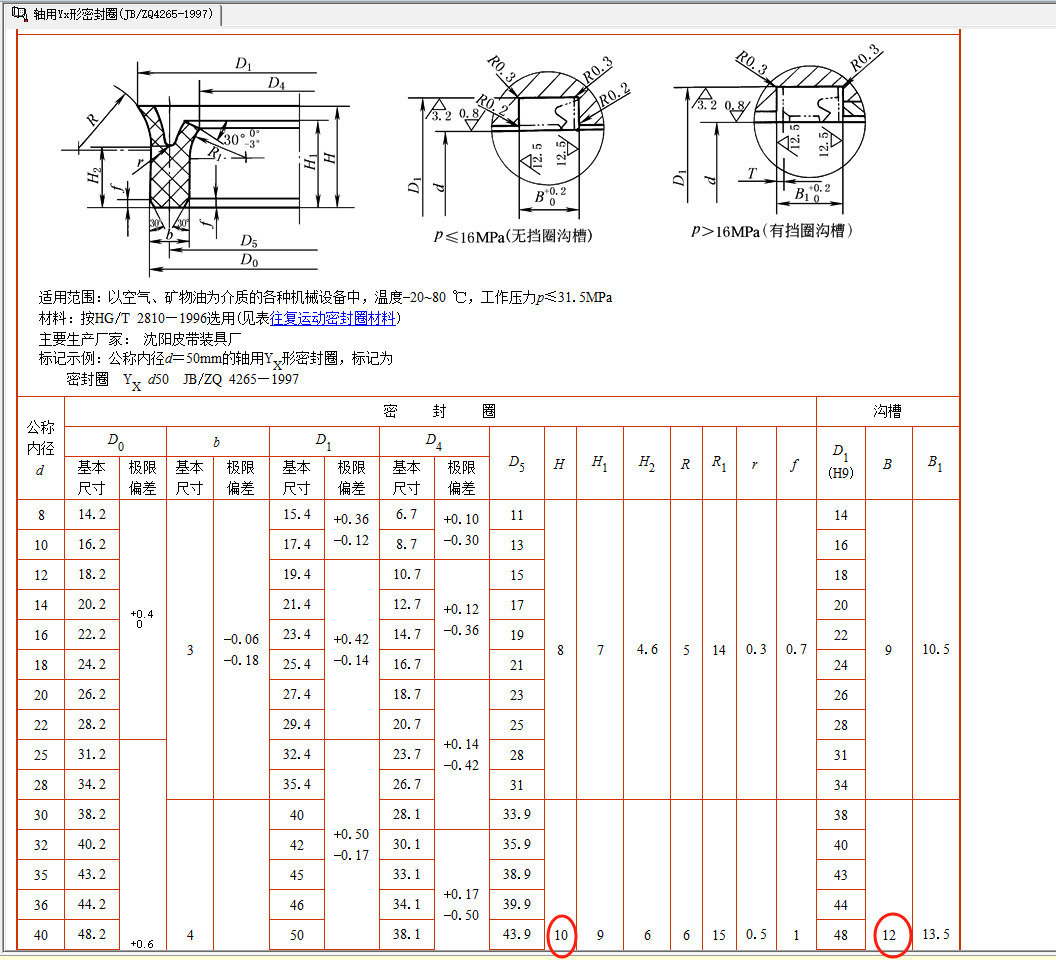

正文摘要:各位大佬下午好！ 小弟這里查閱機械設計手冊設計使用一Yx密封圈，軸的直徑是40mm，查表發現密封圈的高度是10mm，但是其對應的溝槽卻要12mm，有2mm間隙，這樣滑動起來會不會影響使用 ... |
| 機械設計手冊經過這么多代修改，里邊的內容應該沒什么好質疑的吧，照著做就不會有問題的 |
| 所有密封圈都有軸向間隙，方便安裝不至損壞，也有利于均衡受力 |
| 有懷疑精神是好的 但是去懷疑機械手冊的內容 我覺得沒什么必要 照著做就好了 有這個時間還不如去多看些非標設計圖 |
這圖示畫的很清楚啊
溝槽寬度小了，Y的唇邊就根本放不進去了。 |
| 不會，按標準來就行，間隙是為了密封圈的形變。密封圈形變才能密封 |
