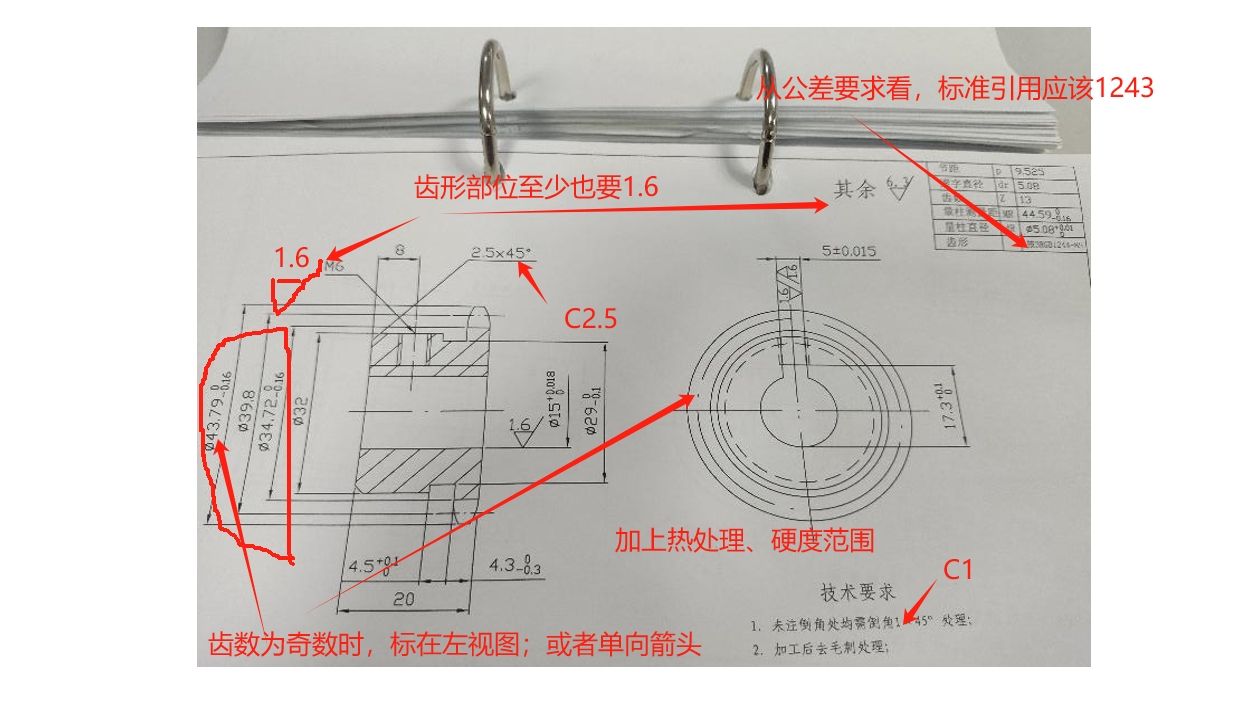

尺寸標注一定要清楚，示例中的剖視圖，里面那個4.5與4.3的尺寸因?yàn)榧^重疊，增加了識別難度。通常這種在標注尺寸建議錯開標注，或者是將重疊的中間箭頭改成斜線或者圓點。

這個視圖應該有

感謝分享

謝謝分享

右面那個視圖是右視圖，加什么箭頭。
你該不會把右視圖當成左視圖了吧？如果是左視圖里有兩個虛線圓。

鏈輪齒部1.6恐怕有點難，不是很重要3.2甚至6.3就可以了.

一般車1.6都得細心一點，銑更不容易。

鍵槽也一樣。

C2.5是2.5x45°的簡化畫法，害得我翻了半天標準，又去復習了一遍標準。
最新機械制圖和5０年前的基本一樣，幾乎沒有變化。
也就把以前一些常用制圖用了一些簡化符號。

非45°倒角，以前老師傅一般也會把方向尺寸和角度標上，而不會僅用??x??°引起誤會，
雖然標準允許，但實際中有經驗畫圖者基本不會采用。

機械制圖最重要原則就是清晰易懂，而不是濫用符號，符號標準也是從長期實踐中總結出來的。

比如那個均布英文字母，我還是喜歡用漢字“均布”兩字.

謝謝分享
