畫龍點睛（8）——一種加強筋的應用

查看數: 3007 | 評論數: 16 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-23 06:43

今天分享一種加強筋的應用這樣布置的優點留給大家談

回復

gxs20601 發表于 2024-9-23 22:48:01

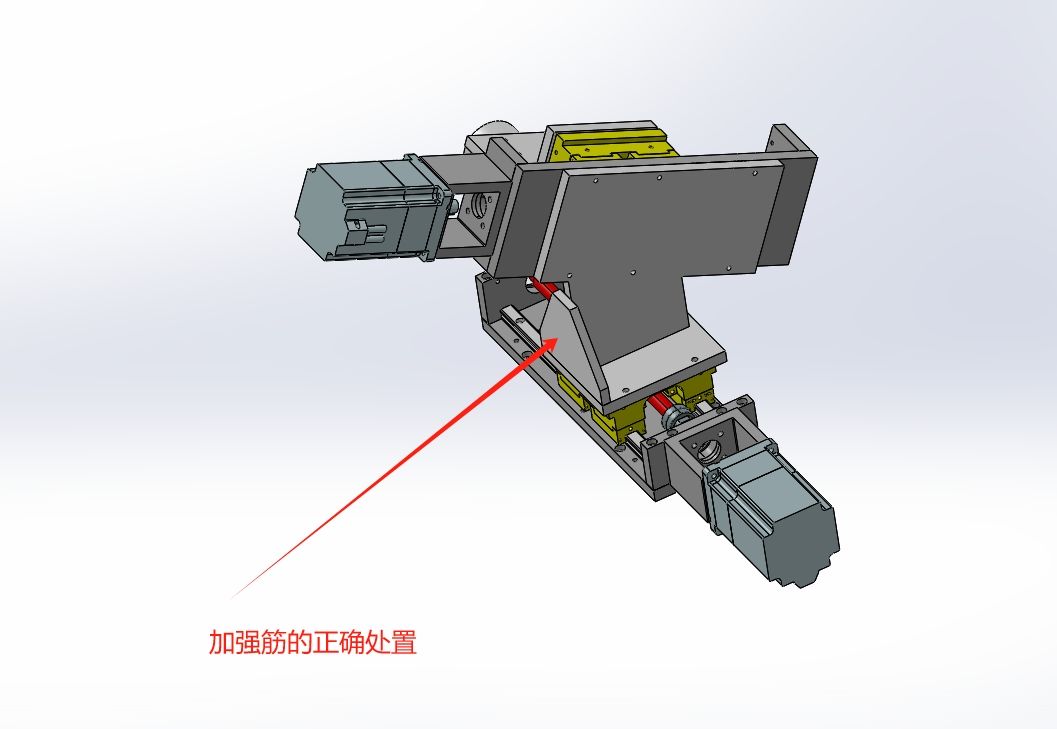

撇開上面的負載不談，正常我的理解如下圖：


上面的那個模組斜著放，總感覺怪怪的，這個設計不是一個好設計，體現不出設計美發表于 2024-9-23 22:49

user_011 發表于 2024-9-23 20:26:53

這玩意是認真設計了么？問題太多了吧

陳圓圓c 發表于 2024-9-23 16:47:34

能起到X Y兩個方向的加強筋作用吧，如果負載比較大的話這種加強筋確實比較合理

白駒過隙zn 發表于 2024-9-23 14:17:37

應該不是常用結構，傾向9樓的看法，平衡導軌受力。只看圖中Y軸的異形結構，通過側邊的加強筋來平衡X軸導軌的受力

iseebb 發表于 2024-9-23 12:37:00

常見的是L形背板, 或者三角筋板或掏一個整體的安裝座,
圖片上這種見的不多. 也看不出有啥高明的地方, 硬扯的話, 加工容易?便于安裝?成本低?

龍游河畔 發表于 2024-9-23 11:30:47

奇形怪狀，好丑

viJoe 發表于 2024-9-23 10:09:32

wz5122 發表于 2024-9-23 09:59:17

受力的脆弱點，增加垂直支撐力

云阜城 發表于 2024-9-23 09:58:25

平衡導軌受力嗎
