關于垂直度

查看數: 1601 | 評論數: 13 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-9-23 11:46

正文摘要:

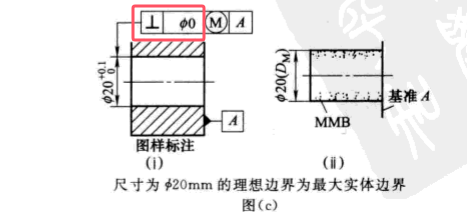

本帖最后由 daleaaa 于 2024-9-23 11:56 編輯 這里垂直度標了個φ0是什么意思？（出處是《現代機械設計手冊》秦大同 謝里陽 第1卷第3章第3篇3-228頁） ...

回復

jinshenxiaohuo 發表于 2024-9-23 15:13:29
學習了
漂飛 發表于 2024-9-23 14:14:04
打電話給出版社
來自何方 發表于 2024-9-23 14:10:40
本帖最后由 來自何方 于 2024-9-23 14:13 編輯

直徑，最大實體這個原則，可以去看下定義
斯文棒棒 發表于 2024-9-23 13:56:12
當孔的直徑為20時，孔軸心線垂直于基準面A 的垂直度公差為0。當當孔的直徑為20.1時，孔軸心線垂直于基準面A 的垂直度公差為0.1。

點評

感謝  發表于 2024-9-23 15:15
windy淵虹 發表于 2024-9-23 13:49:10
逐夢2020 發表于 2024-9-23 12:26
看下右邊那個圖就理解了，在圓周內偏移都可以。垂直度加直徑符號只有在被測要素是軸心線的情況下

里面那個帶圈的M是啥意思

點評

感謝  發表于 2024-9-23 14:52
最大實體原則  發表于 2024-9-23 14:13
cangzhoumj 發表于 2024-9-23 13:38:02
daleaaa 發表于 2024-9-23 13:36
數值為0是要求完全垂直？

泛指一個數吧
daleaaa 發表于 2024-9-23 13:36:04

數值為0是要求完全垂直？
daleaaa 發表于 2024-9-23 13:34:49
逐夢2020 發表于 2024-9-23 12:26
看下右邊那個圖就理解了，在圓周內偏移都可以。垂直度加直徑符號只有在被測要素是軸心線的情況下

可是垂直度要求的數值可以為0嗎？

點評

正常車床的一刀下平面和孔，垂直度標注0.02  發表于 2024-9-23 16:01
沒有那么高精度的機床，，，，，  發表于 2024-9-23 16:00
cangzhoumj 發表于 2024-9-23 13:34:12
就是孔和面的垂直
