看的有點暈

畫到這程度可以了  然后把STP發給客戶 沒標的讓他自己拉尺寸，再不懂就讓他來問你。（基準面建議規范下  比如需要先加工哪個面來個A 后面B 這樣順序他們加工起來會容易看圖紙）

龍游河畔 發表于 2024-9-27 14:47
不是機械專業畢業的，自學的話已經不錯了。加油ヾ(◍°∇°◍)ﾉﾞ

“多看標準和標準圖冊，對照，領悟、消化。”


請問有哪些標準圖冊可以參考啊

開除開除

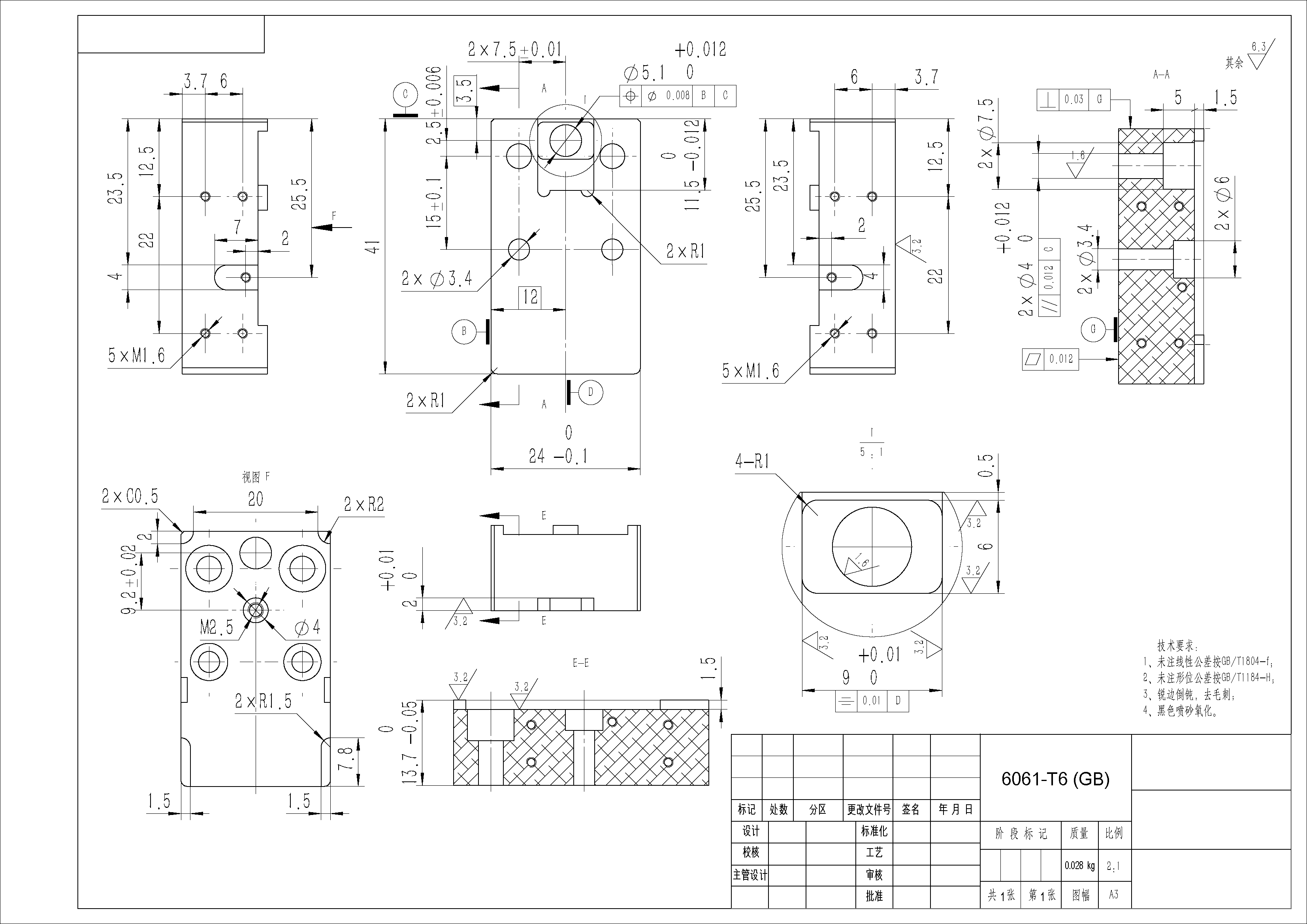

右上角視圖有重復標注.

你畫了8個視圖

但實際上只用五個就足夠用，而且你還把主視圖搞錯了。至于說到剖面線公差基準畫錯的地方太多了，你們公司竟然允許你畫這種圖紙嗎。
真的，你現在需要的科班訓練，基礎太差了。

基準D的標注錯誤，應標注在尺寸24的尺寸線的箭頭附近

1、左視圖和右視圖完全對稱，可以只保留一個，標注時說明兩邊對稱；個人建議保留左視圖；
2、A-A剖視圖移動到現在右視圖的位置，這樣和箭頭方向一致，看起來比較順眼；剖面線線型不對；
3、F向視圖箭頭標在現在的左視圖上，F(xiàn)向視圖移到現在A-A剖視圖的位置；
4、E-E剖視圖移到現在視圖F的位置；
5、能在局部放大視圖I上標注的就都在這里標注，注釋圖上的就不用標了；
6、A-A剖和E-E剖完全一樣，建議E-E剖改為從中心剖，因為你中心剖面上的很多元素沒有標注；
7、黑色噴砂氧化說法不對，如果要噴砂的話，標注1.6粗糙度的表面還需要保護吧；
8、倒圓角的切線隱去；

怎么標注是根據加工方式來的
