發布時間: 2024-10-27 08:34

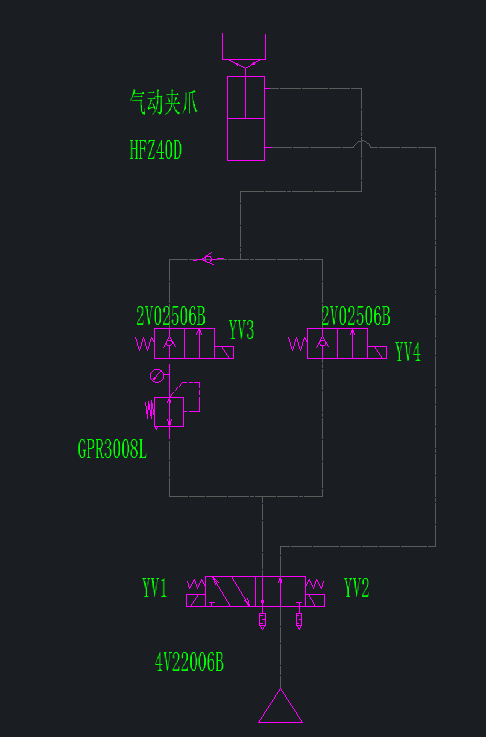

正文摘要:原因：某非標設備，夾爪夾持時即需要高壓夾持，夾的比較緊，也需要微壓夾持，讓工件在一定的阻力情況下能夠轉動。于是我設計了如下高低壓切換回路。 這個氣路設計其實已經是改進了好幾版的設計了。開始只是簡單的想 ... |
公眾號留言選取
|
| 加個電子調壓閥不行嗎 壓力隨便設置 |
水水5 發表于 2024-10-30 13:29 水哥，高壓多高？低壓多低？ |
ahway 發表于 2024-10-29 16:26 有空我實驗一下。 |
| 單向閥改帶單向閥的節流閥，防止高壓把調壓閥壓爆。 |
水水5 發表于 2024-10-28 11:35 直動式平衡閥，雙壓可以做到，但回位沒辦法啊！ |
|
本帖最后由 LiNing_jrjub 于 2024-10-28 15:04 編輯 用直動式結構的閥門試試，不要先導式的，不會受壓力差的影響 增加一個閥，專門用來排氣 最好是上比例閥，調試也方便，你加這么多閥和增壓也不便宜 |
林若冰 發表于 2024-10-28 10:59 嗯，這個應該是我想要的，感謝 |
|
本帖最后由 ahway 于 2024-10-28 11:15 編輯 夾爪進氣孔安裝梭閥，其余控制閥用兩位三通實現：
當然，最簡單的就是使用電氣比例閥，進氣壓力線性可控。 |
