發布時間: 2024-11-21 15:18

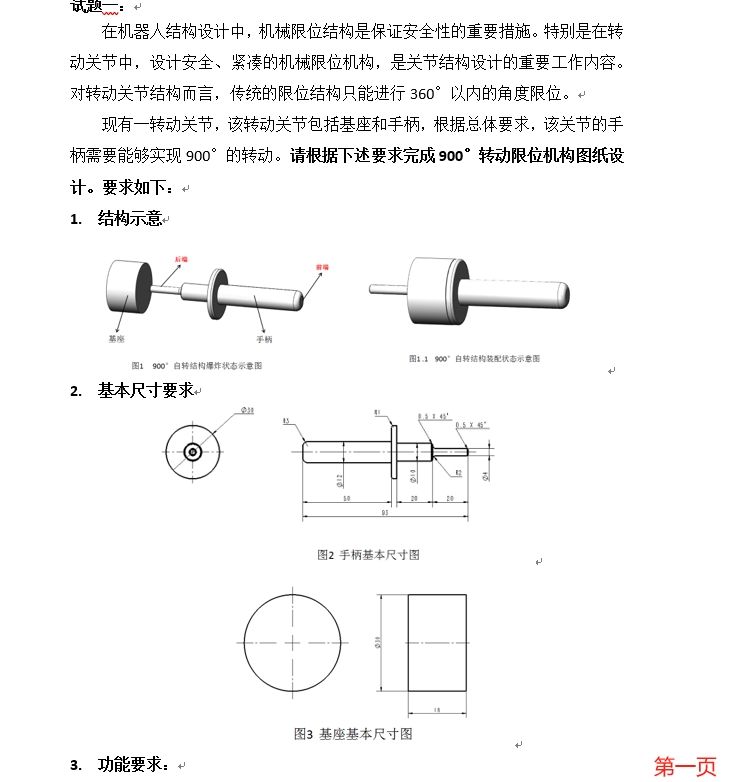

正文摘要:1.現有一轉動關節，該轉動關節包括基座和手柄，根據總體要求，該關節的手柄需要能夠?qū)崿F(xiàn)900°的轉動。請根據下述要求完成900°轉動限位機構圖紙設計。 2.手柄在收到扭轉力矩后能夠轉動，應在撤銷力矩后能夠?qū)崿F(xiàn)復位 ... |
李佳禾 發表于 2024-11-22 16:52 你這個方案看起來不對，芯軸（前端軸）旋轉900度，小齒輪也跟隨旋轉。你可以試試多級盤片或者更多級，每一級盤片上開槽加定位銷。最后一級是固定的。盤片是多級累計傳動至900度 |
| 要是必須在那個體積內做結構，手柄上做花鍵槽，花鍵上做個滑塊，滑塊有個凸出來的圓柱?；鶅?nèi)腔做螺旋槽，總共900度，轉動時滑塊只沿軸向運動，滑塊的凸起圓柱沿基座內部的螺旋槽運動。應該可以。 |
| 驅動端是要驅動基座吧，蝸簧沒用過，不知道 |
|
參照汽車方向盤的限位 |
|
復位力肯定來自渦卷彈簧，900度可以用前面大師們說的齒輪變比或螺旋槽加活動限位銷。齒輪變比肯定靈活些?；顒愉N有卡住的風險。 我另有一個方案想法，用三級活動轉盤與擋塊定位疊加，一級限300度，三級共900度。 |
jinshenxiaohuo 發表于 2024-11-21 15:25 我的感覺是騙方案的，所謂樣機已經出來了就是忽悠。 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 學渣渣
| + 1 | 就是白嫖 |
