duchze 發表于 2025-1-7 16:59

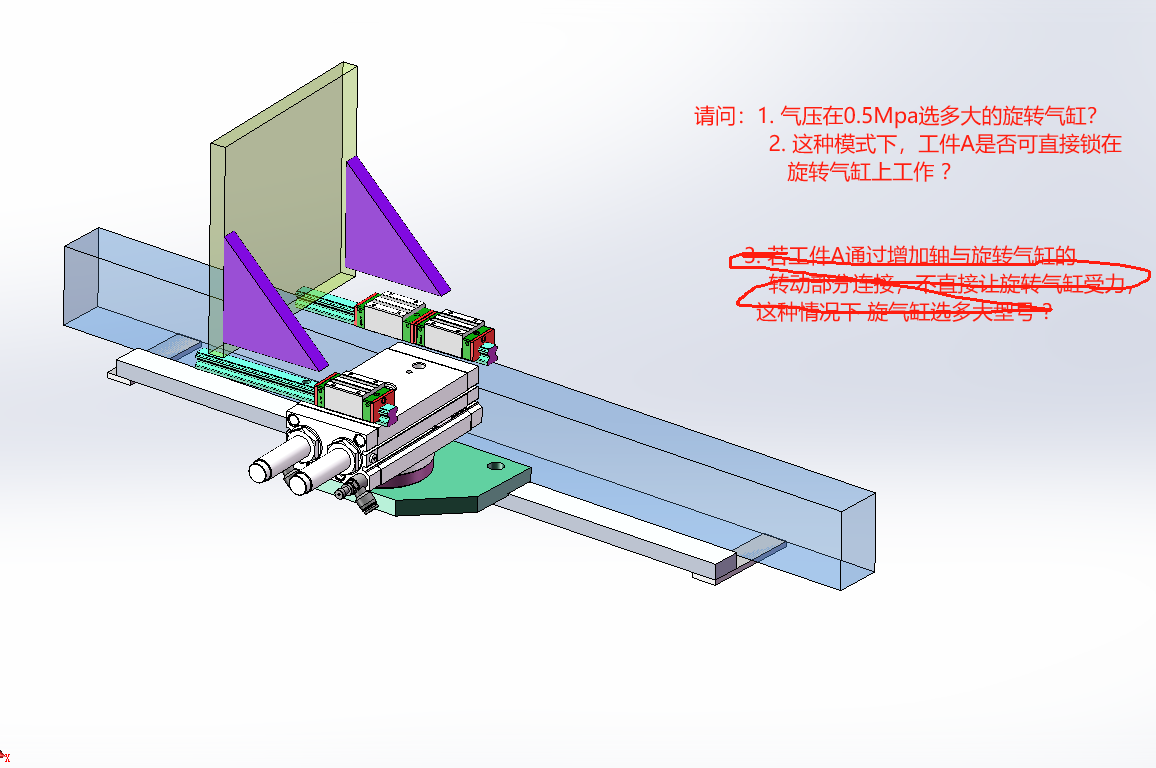

就僅憑經驗來看，那個b太長，就算不偏心，這樣的旋轉氣缸也會沒多久就干廢了 b塊接近500長了吧

B 有800長

就僅憑經驗來看，那個b太長，就算不偏心，這樣的旋轉氣缸也會沒多久就干廢了 b塊接近500長了吧

我就愛吃饅頭 發表于 2025-1-7 15:01
首先你這個說的是偏心旋轉，你著重要考慮的是旋轉的扭矩是否滿足？我大體算了下旋轉力矩大約是啟動力矩0.3N ...

感謝 ，只是因?yàn)闄C(jī)臺條件不允許轉動在中心 ，必須偏一邊 ，想請教您剛計算的結果詳細方法 ，我按它公式代入 計算 ，不出來

首先你這個說的是偏心旋轉，你著重要考慮的是旋轉的扭矩是否滿足？我大體算了下旋轉力矩大約是啟動力矩0.3Nm，負載力矩6.35Nm，一共6.7Nm左右，這么看你得選70缸徑的。不過說真的不建議你這樣設計，這樣子整機的中心不穩，啟停的時候整體晃動量太大了，嚴重點可能把你其他軸的運動帶偏。按我的話我就把旋轉機構放中心，然后用個標準氣缸推轉臺得了。這樣還便宜。

首先你這個說的是偏心旋轉，你著重要考慮的是旋轉的扭矩是否滿足？我大體算了下旋轉力矩大約是啟動力矩0.3Nm，負載力矩6.35Nm，一共6.7Nm左右，這么看你得選70缸徑的。不過說真的不建議你這樣設計，這樣子整機的中心不穩，啟停的時候整體晃動量太大了，嚴重點可能把你其他軸的運動帶偏。按我的話我就把旋轉機構放中心，然后用個標準氣缸推轉臺得了。這樣還便宜。
