兩根鏈條

2根的可能性大

yuu123 發表于 2025-1-10 16:39

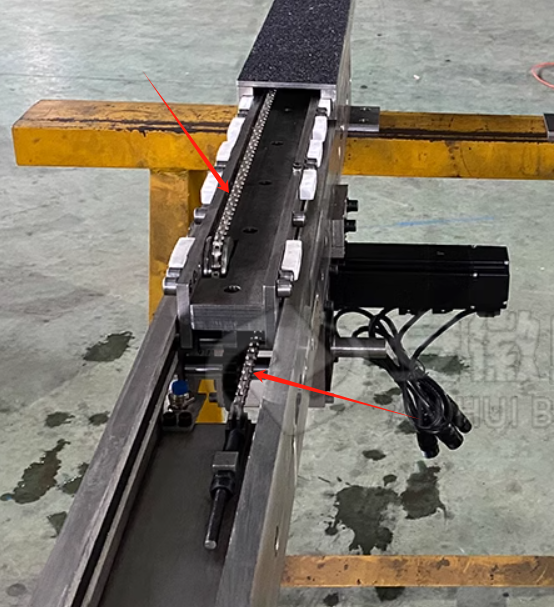

主要我有個疑問，就是圖片中右側固定的那根鏈條有什么作用呢

鏈條一段固定在下面，一段固定在上面，中間段上有兩個鏈輪，繞成S型。中間段移動，就實現上段的相對于中段一倍的速度。

choyue 發表于 2025-1-10 15:54
這個是貨叉的差動結構，是一根鏈條驅動的，中間的那個上有個齒條，電機驅動齒條使中間的移動，鏈條通過鏈輪 ...

主要我有個疑問，就是圖片中右側固定的那根鏈條有什么作用呢

這個是貨叉的差動結構，是一根鏈條驅動的，中間的那個上有個齒條，電機驅動齒條使中間的移動，鏈條通過鏈輪使上下兩段產生差動效果。

繼續在 發表于 2025-1-10 09:22
兩根鏈條，倍程伸縮，一級運動輪與二級主動輪在一條軸上，所以只能一左一右

我看了8樓的視頻，是倍程伸縮結構，但感覺一級動輪和二級主輪不是像你說的在一根軸上，而是上下空間那種分布結構的，這個左右分別還是有點沒明白

繼續在 發表于 2025-1-10 09:22
兩根鏈條，倍程伸縮，一級運動輪與二級主動輪在一條軸上，所以只能一左一右

好的感謝！

東海fyh126 發表于 2025-1-10 09:26
傳動鏈條，不是輸送鏈條的閉環，，，，，，

你是說這是兩根鏈條設計，一根是傳動另一根是輸送鏈條嗎

學渣渣 發表于 2025-1-9 23:27
首先確定是一根鏈條還是2根？

我覺得是兩根，但是我不確定這個上層結構還有左右分別的作用是啥
