雖然但是，螺母法蘭不都是這個朝向的嗎

有負載時讓法蘭受力，這樣連接螺栓也不易松動

是否是這個意思！

行業小白門外漢 發表于 2025-1-14 09:05
不是很明白，有大佬再詳細點說明嗎？

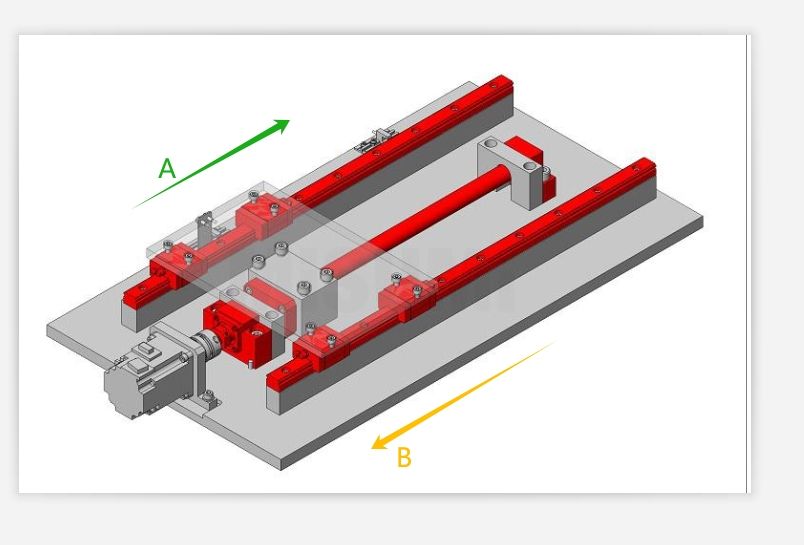

絲桿法蘭，也就是圖中兩個軸承座中間的那個零件，紅色的，中間從左往右數第二個紅色的那個零件，一邊是有耳朵的，一邊是圓柱，那個耳朵就是法蘭討論的是這個紅色絲桿法蘭安裝在灰色零件的左右那一側是合理的


假設在從左往右走的時候上面有工件，也就是有負載，走到右邊工件被拿走了，負載變少了，負載大時候你的法蘭受力就應該是推著上面的工裝走，也就是那個耳朵安裝在灰色零件的左側，安裝在右側就是錯誤的，變成幾個螺絲拉著工裝走，受力從一個面變成四個螺絲

這樣說你能理解了嗎？

學到了

樓主把很多人覺得很簡單的結構說出了設計原理的問題點。厲害的

絲杠模組調轉180°是什么狀態？為什么A方向力可以，B方向力就不行，與絲杠模組反轉有和區別？

絲杠模組調轉180°是什么狀態？為什么A方向力可以，B方向力就不行，與絲杠模組反轉有和區別？

說的是固定螺母的螺栓；
但有個問題啊，如果來回都是帶負載的情況呢，不可避免的有一程螺栓要受力吧；
能裝2個螺母嗎，應該不行（會較勁?。?/td>
