成封 發表于 2025-1-15 15:52

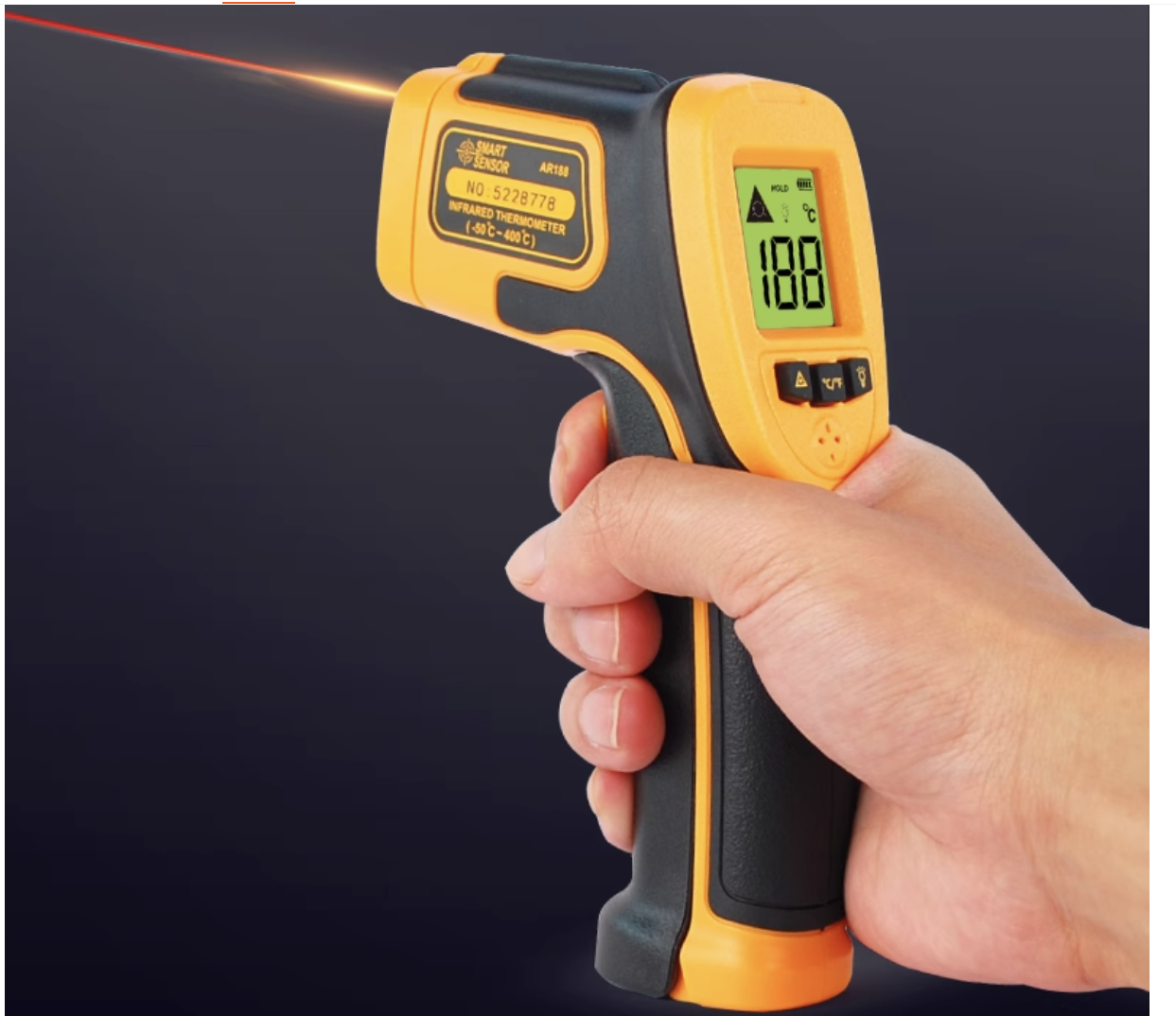

這種手拿的部分是個異型件，實在想不出有什么辦法能有效的夾穩

我覺得可以用鋼絲手動彎

必須是柔性夾具：

單單只是夾持固定有什么難的，怎么異形都能找?guī)讉€(gè)固定夾持點的，螺絲加個膠帽頂住。最好有3D外形圖，沒有可以拿去外面抄數。
還有土辦法，用石膏，或是聚氨酯發泡劑來定形。就是難看點。

柔性定位夾具：根據你提供的信息，柔性定位夾持工裝被認為是薄壁件、異型件的最佳夾具選擇。這種夾具具有自適應性，能夠配合各種形狀，并提供準確的重復定位。它們通常由彈性材料制成，能夠在保證夾緊力的同時避免對工件表面造成損傷。
真空夾具：雖然田中金屬加工取得的專利是關于一種用于薄壁異形塑料零件加工的真空夾具，但這是個例外情況，因?yàn)檫@涉及到電動或氣動系統來產生真空。如果你嚴格限制為純機械式，則此選項可能不符合要求。但是，如果允許使用簡單的手動抽真空裝置，則仍然可以考慮。
定制的手動夾具：對于非常特殊的異型塑料件，可以設計定制的手動夾具。這些夾具通常包含特定形狀的夾爪或墊塊以匹配工件輪廓，確保安全而可靠的夾持。它們可以利用杠桿原理或其他機械增益機制來增加夾緊力。
彈簧加載夾具：使用彈簧作為動力源的夾具可以提供持續的壓力而不依賴于外部電源。這樣的夾具設計簡單，易于制造和維護，適合快速安裝和拆卸的操作。
楔形夾具：通過楔子的斜面來轉換施加的力量，從而實現對工件的有效夾緊。這種方法不需要電力或壓縮空氣，僅需人力即可操作。

有種虎鉗。

先做個大體防形固定夾具，夾具上布滿柔性固定點，固定點使用液壓驅動，類似千斤頂一樣，設置一個動力開關，放進去，人工擰幾下。

sfcp 發表于 2025-1-15 15:50
以前看見過柔性夾具

這種手拿的部分是個異型件，實在想不出有什么辦法能有效的夾穩

以前看見過柔性夾具
