因?yàn)榫W(wǎng)太卡，重復的話發了3次，就重新和你嘮叨點；目前我認為的產品開發首先要有輸入，不是讓你無腦干，就是你的領導要給你輸入一份文件，比如這個東西得多大，多重，外觀顏色，功能等等；
你在根據輸入做設計，比如有重量要求，有的零件就要考慮使用密度輕且能達到使用條件的材料，比如再有防腐要求，你就要考慮應該用什么表面處理；
讓我無腦干也干不出什么來，一定要有輸入需求，才會有你的設計輸出需求；

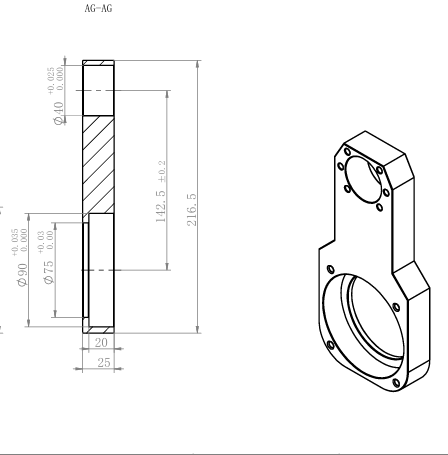

你這零件是銑出來的，但是你這個總厚給25是不太建議的；毛坯肯定是板材，加工量放的有點多，得用30厚的板加工，加工時間上去了，一般預留單邊1-1.5的加工量足夠，換做我的話，總厚給22-23最好，設計不允許的話給27-28也行，

1.這種一般不是你考慮的，是你外發加工廠考慮的，陽極氧化的零件我設計的也有幾十個了，一般普通陽極氧化大概10μm的膜厚，尺寸會漲大約一半膜厚，硬質陽極氧化膜厚起步25μm，據說會漲1/3，這種都是吃經驗，加工廠懂，我一般標記的圖紙公差都是帶表面處理后的公差；
2.至于怎么設計，說的好聽是模仿，難聽就是抄，但是得懂原理，不然公差配合這方面就有的頭痛。

忽略

忽略

可以參考這個
https://www.jlc-cnc.com/techArti ... 9aae310a6556f167f/1

先干2年3d打印 發表于 2025-2-7 14:46
對的我出來工作發現大家都是再用sw，我也已經在學習sw了?，F(xiàn)在簡單建模和二維出圖沒什么問題了。
但是我 ...

我覺得NX的MCD這個模塊比較好用，特別是在做方案設計時，能把整個運動過程很方便地展示出來，特別設計到傳感器控制部件運動的情況，很方便，比SW方便，還可以通過PLC程序來控制模型運動，這個很牛。

斯文棒棒 發表于 2025-2-7 10:51
7級精度，影響不大。用UG設計非標不是不可以，但很多設備商都用便宜簡單的SW，網上很多插件也是針對SW開發 ...

對的我出來工作發現大家都是再用sw，我也已經在學習sw了?，F(xiàn)在簡單建模和二維出圖沒什么問題了。
但是我學校學習的ug，我不想扔掉。

本色氧化，酸性，孔的尺寸加大，軸的尺寸減小。
