zerokkk 發表于 2025-2-15 19:50
謝謝回復，鋼絲之所以要焊在外面的原因我大概了解了?！颁摻z做個端頭，內窺鏡用鉚壓工藝”這句話我沒理解 ...

不一定，只能說有的，

我見過那種以前的處理方法，就是鉚壓

hl90 發表于 2025-2-15 19:38
如圖你捏的部位應該是尾部，鋼絲焊接是在頭部，

鋼絲焊接在內部，舌頭變化方向產生的磨損、摩擦，是把渣 ...

謝謝回復，鋼絲之所以要焊在外面的原因我大概了解了。“鋼絲做個端頭，內窺鏡用鉚壓工藝”這句話我沒理解，你的意思有些廠家是采用壓鉚的方法來固定鋼絲繩的么？

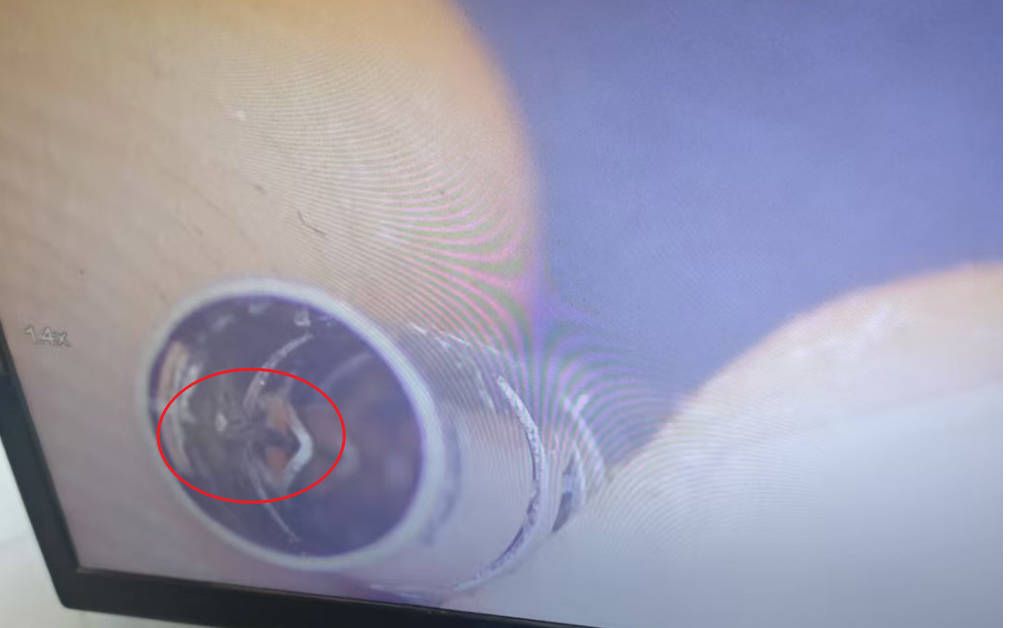

如圖你捏的部位應該是尾部，鋼絲焊接是在頭部，

鋼絲焊接在內部，舌頭變化方向產生的磨損、摩擦，是把渣留在管道內，管道內有啥，管道內四根鋼絲、兩根水管（一大一小）、還有攝像頭信號和電源線，都屬于信號線類型，占用內管空間并不大，而且內窺鏡整體都是密封的，所以不怕有臟東西出來；而且，內窺鏡是作為耗材的；這玩意并不貴（相對于整臺設備所占的百分比），

如果鋼絲在管外面走：
1.內窺鏡頭要變化方向，就需要鋼絲很大的活動空間，更大的活動空間代表著內窺鏡外徑更加粗大，目前來說，大家都致力于把內窺鏡做到更高清，更靈活，但是管徑更??；
2.磨損，
3.其他

至于焊接，方式很多種，有的是在鋼絲上做文章，鋼絲做個端頭，內窺鏡用鉚壓工藝，焊接的好處是工藝更簡單，成本更低；

yueyueyue816421 發表于 2025-2-15 15:29
在醫療行業中，內窺鏡的設計和制造確實涉及到許多精細的工藝和技術。關于你提到的鋼絲繩焊接在蛇骨內部的問 ...

好的，謝謝回答

在醫療行業中，內窺鏡的設計和制造確實涉及到許多精細的工藝和技術。關于你提到的鋼絲繩焊接在蛇骨內部的問題，以下是一些可能的解釋和建議：

1. 鋼絲繩為什么要焊接在蛇骨內部，焊在外部不可以么？
穩定性與可靠性：將鋼絲繩焊接在蛇骨內部可以提供更好的穩定性和可靠性。內部焊接可以減少外部環境對焊接點的干擾，降低焊接點脫落或損壞的風險。

空間利用：內窺鏡的設計通常非常緊湊，內部焊接可以更有效地利用空間，避免外部焊接可能帶來的體積增加。

保護焊接點：內部焊接可以保護焊接點免受外部機械應力和化學物質的侵蝕，從而提高產品的耐用性和安全性。

2. 蛇骨這么小的零件，在內部焊接鋼絲繩應該難度挺大的，具體工藝是怎樣的？
精密焊接技術：在如此小的零件內部進行焊接通常需要使用精密的焊接技術，如激光焊接或微弧焊接。這些技術可以在極小的工作區域內實現高精度的焊接。

自動化設備：為了提高焊接的精度和一致性，通常會使用自動化焊接設備。這些設備可以精確控制焊接位置和焊接參數，確保焊接質量。

材料選擇：選擇合適的焊接材料和工藝參數也是關鍵。例如，使用適合的焊絲和焊接電流，以確保焊接點的強度和耐久性。

pengzhiping 發表于 2025-2-15 13:53
激光振動鏡 焊接可以了解一下

嚴格來說是 激光包覆焊接

好的，謝謝，我去網上搜下

激光振動鏡 焊接可以了解一下

嚴格來說是 激光包覆焊接

栗子君 發表于 2025-2-15 11:37
1.避免外部磨損與污染，蛇骨管常需在人體腔道內反復彎曲運動（如胃腸鏡操作），若鋼絲繩外露，容易與組織摩 ...

感謝大佬回答，激光焊接這個工藝我只在視頻里看過， 實際工作中沒有接觸過。我去網上大概了解下這個工藝，請問大佬這邊有什么資料可以分享的么，或者給個網址或其他路徑都行，謝謝。

zerokkk 發表于 2025-2-15 12:57
我入行沒多久,這周剛拆解了競品的插入部組件,當時拆的時候在想為什么競品公司為什么要花大力氣焊接在理解 ...

打錯字了，焊接在里面
