一展刀鋒 發表于 2025-2-27 11:21
認真說下，找的哪家型材，專業點的話，可以給你受力分析的，類似附圖

還有精度不高，用V型輪不是更好？ ...

這個是哪家的

https://item.taobao.com/item.htm?abbucket=9&id=714191215393&ns=1&pisk=gPwsErsFdFYsgNQ0tPjEAOVMnoHfaM5FUN-bqu32QIHTRq3Q2G0Ni14bOrUn_V3NjxGYkPUjiG0qkqa4D5SFUTrgjxDvhaWPUohRCgzjXfpApino2cIE6FZtIhHAzaWXTHhG7xUaZArHvBnoJcnxkxIIp0i96xhxXkIIDm89MdUAAk3nfKd96KHppcojHFhtkvBK0mo96VdtJMimJqHxHrHKG7KSc1ggfGChGdewYd3xRKpYdDQm2l_kC0yjfj37XRTJyims14EtJaZJz4cLmjwDmKGgX74m2PLOzfqYOyish9RtekNYPVr16CZnCVG8MXsOBkMs5byITnOtCSUghfV6mgqKByVorfCh-DwaUjgoOeQTYkgtNSaN-K3aNkUIaJ8eUx43MrnbJFsrgLu7xKdXAbvjA4SCAIA0LUdbDU8eZkltxcGFAMTTifnnA4SCAIAm6Dms4MsBWSf..&priceTId=2150458f17410578875225951ee411&skuId=4994209332795&spm=a21n57.1.hoverItem.5&utparam=%7B%22aplus_abtest%22%3A%2233757e5aa9b21bf8cf2ff2844d40c2f7%22%7D&xxc=taobaoSearch這種導軌能用嗎

以下騰訊元寶:
一、鋁型材強度與變形驗證​1. 原方案參數​

• 型材規格：100×200鋁型材（壁厚8mm）
• 截面特性：

  • 慣性矩 [size=1.21em]I=2.1×107mm4（與鋼材相同尺寸）
  • 截面模量 [size=1.21em]W=2.2×105mm3

• 載荷：均布載荷 [size=1.21em]q=980N/m（同前）


​2. 鋁材性能修正​

• ​彎曲應力：
  σ=WM​=2.2×1051960×103​≈8.9MPa(安全，遠低于6061-T6許用應力130MPa)
• ​撓度計算：
  f=384EI5qL4​=384×69×103×2.1×1075×980×40004​≈9.7mm
  ​結論：鋁材強度足夠，但4m跨中撓度9.7mm遠超導軌允許誤差（通常≤2mm/m）​，需優化。


---

​二、鋁型材改進方案​1. 方案一：增加型材高度（推薦）​​

• ​改用150×300鋁型材（壁厚10mm）​​

  • 慣性矩 [size=1.21em]I=1.2×108mm4
  • 撓度：
    f=384×69×103×1.2×1085×980×40004​≈1.3mm(滿足要求)





​2. 方案二：縮短支撐跨度​

• ​每4m段增加2個支撐點​（支撐間距1.33m）

  • 撓度公式修正為多跨連續梁：
    fmax​≈145EIqL4​=145×69×103×2.1×107980×13334​≈0.6mm





​3. 方案三：復合結構​

• ​保留100×200鋁型材，底部焊接鋼板增強​（鋼板厚6mm，寬度200mm）

  • 組合截面慣性矩 [size=1.21em]I組合​=5.8×107mm4
  • 撓度：
    f=384×69×103×5.8×1075×980×40004​≈3.2mm(需額外調平)





---

​三、導軌適配性分析​1. 允許誤差匹配​

• 供應商要求全程平面度≤5mm，原鋁材方案撓度9.7mm超標，需選擇以下方案：
  ✅ ​方案一（150×300型材）​：1.3mm撓度 + 激光校準 → 達標
  ✅ ​方案二（增加支撐）​：0.6mm撓度 → 直接達標


​2. 滾輪系統補償能力​

• 若必須使用原100×200鋁型材：

  • 采用彈簧預壓滾輪​（容許±5mm高度浮動）
  • 增加橫向?qū)蜉?/strong>​（抵消側向偏擺）




四、推薦方案與成本對比

•

  • [td]

    方案	優點	缺點	成本
    ​150×300鋁型材​	無需增加支撐點，安裝簡單	材料成本高（約+40%）	¥18,000
    ​增加支撐點​	節省材料成本	施工復雜度高	¥12,000
    ​復合結構​	平衡成本與性能	焊接工藝要求高	¥15,000




    ---






​五、實施建議

•

  •

    • ​優先選擇方案一​（150×300鋁型材），確保長期穩定性。
    • ​動態驗證：

      • 制作1:5比例模型，加載至160kg（等效800kg全尺寸）測試變形。
      • 測量導軌區域?qū)嶋H變形量，修正支撐間距。

    • ​防腐處理：鋁型材表面陽極氧化（膜厚≥15μm），避免潮濕環境腐蝕。

    如需進一步優化，可提供鋁型材具體型號及連接節點設計圖進行有限元分析。



認真說下，找的哪家型材，專業點的話，可以給你受力分析的，類似附圖

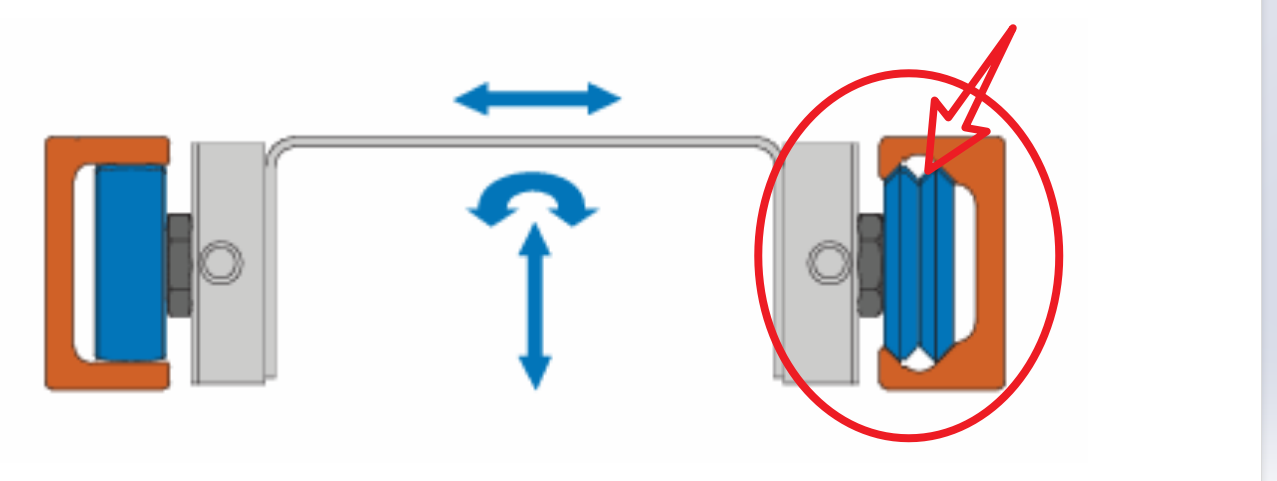

還有精度不高，用V型輪不是更好？又便宜，又結實，保證不卡，滑溜的很

感覺安全系數有點低
這個也不難算，自己算算，或者直接deepseek

怎么看起來是新能源電池模塊線體？？？？？？？？？？？

不知道你的所謂的精度要求不高是一個要求，你索性說說用在什么地方

我反正是不相信鋁型材那個的，擰個螺絲口就變形了

不建議，要么多裝幾個滑塊，受力分散一些
