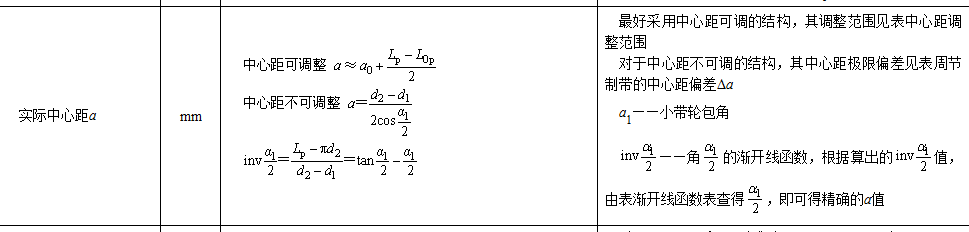

正文摘要:小弟在選型同步帶時，發現實際中心距α不可調整時，需要知道小帶輪的包角α1，但是手冊中并未告知如何求得或查得小帶輪包角；請大佬解惑 |
|
本帖最后由 并沒胡鬧 于 2025-2-28 23:09 編輯 1、 先按這個式子算出這個展角的數值 2、 漸開線函數表自己查下就行了 |
|
沒看到圖片最右側時，我真以為你不知道；看到圖片最右側時，我覺得你應該配一副眼鏡
|
梟梟沖 發表于 2025-2-28 16:52 畫一下不就知道了么？ |
一展刀鋒 發表于 2025-2-28 16:07 傳動比是定的，初始中心距也是定的，沒有加惰輪的情況下，這個包角應該是個固定數值吧 |
斯文棒棒 發表于 2025-2-28 16:00 大齒輪的和小齒輪都已經定了，中心距只有初定的，現在就是要計算實際中心距 |
| 包角就是你自己是怎么樣就怎么樣啊，兩個輪一樣，不就是包了180°嗎 |
