發布時間: 2025-3-26 16:26

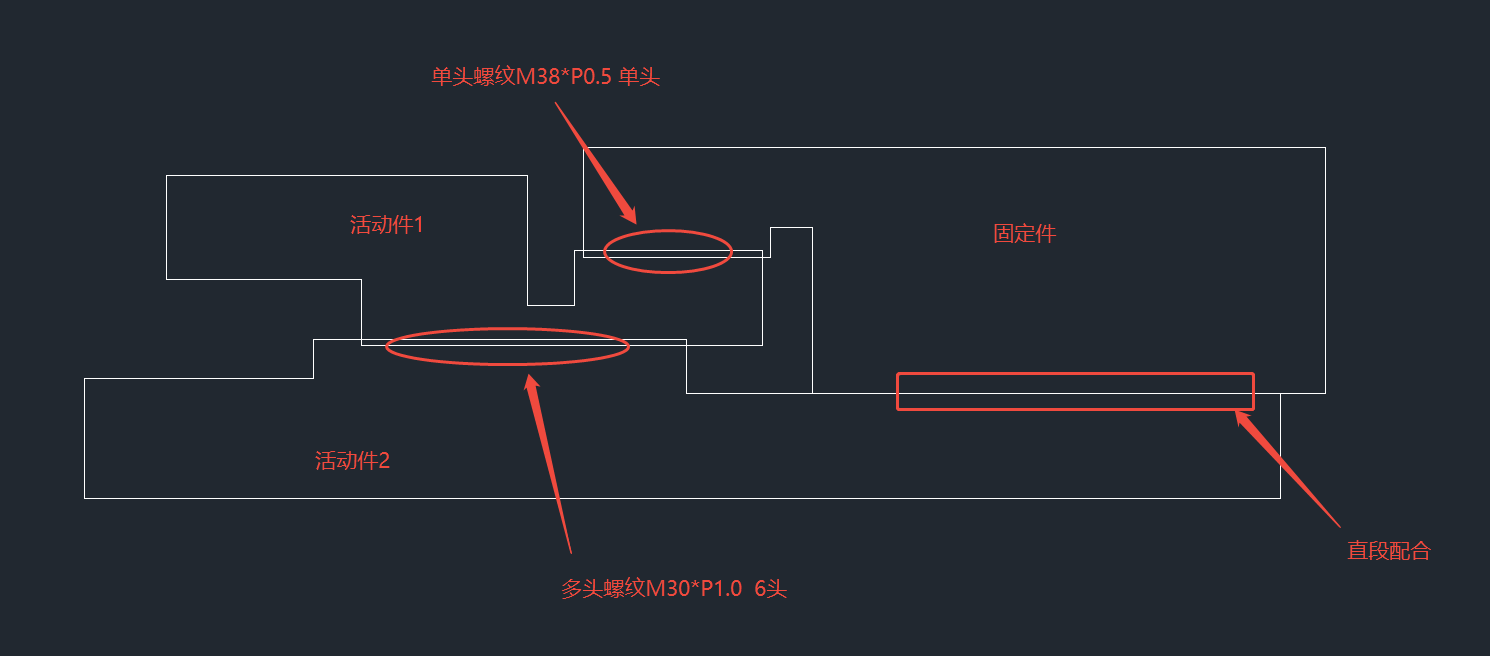

正文摘要:如圖示意，原理說明：固定件完全固定，活動件1通過內多頭螺紋與活動件2配合，活動件1通過外單頭螺紋與固定件配合，固定活動件2與固定件有一段直段配合，當轉動活動件1時，由于內外螺紋牙距、螺紋旋向不同，會使得 ... |
| 同左旋或右旋：活動件 1 轉動時，內外螺紋相對運動?；顒蛹?2 的移動是兩者導程差。因為同旋向，行程是導程差。方向看螺紋旋向和相對轉動。比如右旋，活動件 1 轉一圈，內螺紋讓活動件 2 動 6mm，外螺紋讓活動件 1 自己動 0.5mm，所以活動件 2 實際行程是 6 - 0.5 =5.5mm。方向根據旋向，同旋向時，兩者相減，方向由導程大的決定 |
|
同旋向加，不同減 往螺距大的走 |
| 變焦鏡頭啊，沒畫過，我估計同左旋是，行程是相加的，而且設計時，應該就是同左旋或者右旋吧 |
