求大佬幫忙看下

查看數: 891 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-4-11 11:01

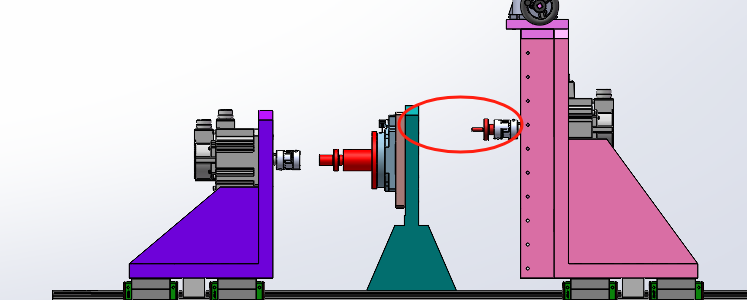

有沒有大佬幫忙看下1.首先我這臺設備是做中控旋轉平臺檢測到設備， 2.輸入電機軸根據被測件型號調整中心高度，我目前通過手搖升降絲桿控制高度升降，通過膜片式聯軸器加上一根光軸工裝連接被測件，我想知道有沒有更 ...

回復

給你定時關機 發表于 2025-4-12 08:08:24

測齒隙的嗎，之前做諧波減速器，玩過這玩意

大蘿卜 發表于 2025-4-12 08:02:13

測試設備上不少采用萬向連接的

溫嶺第一機械師 發表于 2025-4-11 14:53:26

應該是測背隙吧我以前不用工裝手動測過

pengzhiping 發表于 2025-4-11 14:21:47

最好和減少中間部件，每增加一個檢測精度就不可控用電機軸盡量直聯減速器

如果確實需要聯軸器可以考慮用機床的主軸換刀主軸那種機構

方大帥 發表于 2025-4-11 13:39:15

蘿卜包呀發表于 2025-4-11 13:24
精度要求高還用膜片聯軸器？

我這邊選的是45鋼單膜片聯軸器，我是這樣理解的，膜片式聯軸器有更好的補償性，因?yàn)闇y試型號不同，需要頻繁將電機進行升降，又要考慮到盲裝，所以選用的是這個，不知道您的見解是怎樣的

是的沒有精度可言整個方案都要改發表于 2025-4-11 14:19

不太了解具體怎么用的，你是擔心手搖絲桿不能精確調節高度位置，所以用撓性聯軸器來補償這個誤差嗎？但是這樣的話還有什么高精度可言呢發表于 2025-4-11 14:08

蘿卜包呀 發表于 2025-4-11 13:24:03

精度要求高還用膜片聯軸器？

方大帥 發表于 2025-4-11 12:51:52

pengzhiping 發表于 2025-4-11 11:34
不知道你具體測什么

比如是測同心度還是測速度下的離心力等

這個是測試背隙的，是的精度要求很高，所以想問問大佬們有沒有好的方式

ytzhanggj007 發表于 2025-4-11 12:47:16

萬向軸，動平衡機是這么做的

pengzhiping 發表于 2025-4-11 11:34:51

不知道你具體測什么

比如是測同心度還是測速度下的離心力等

需要把相關參數列好測量平臺精度肯定要高還要考慮各個細節
