不知道你這抓取多重的物品，齒輪的帶動本身就有誤差，最好用私服電機，加梯形皮帶帶動

要不要改結構 取決于你  要多少精度

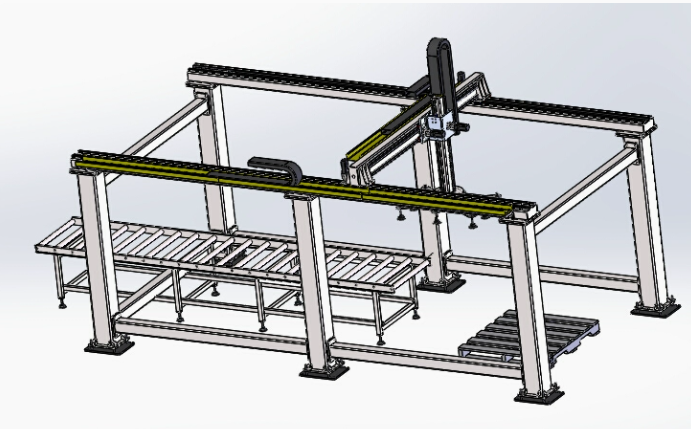

都是焊接件裝在地面上，想要2邊在一條線上那是什么概念，不可能的即使2邊都可以調節上下，Y都2邊都放電機可以實現同步操作。

走江湖 發表于 2025-4-19 20:10
為什么不把裝配精度提高

領導是希望能盡量降低加工和裝配精度，所以需要從結構上來保證

去掉所有不必要的自由度約束，用最簡單的原理圖進行設計，就能得出你需要的答案。
點，線，面
平面約束，轉動約束，單向約束。

你這個跨距多少
這點調整到1-2絲應該沒啥問題，就是要花點時間了

參考車床床身的設計結構。

為什么不把裝配精度提高

雙軌道配滑塊，兩邊獨立伺服，搞個一拖二的同軸共轉就行，一般的伺服就行，不差錢可以搞臺達的龍門銑系列的伺服電機，整合好的一拖二
