我用很多年這軟件了，總是能碰到此種問題

查看數: 2426 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-4-24 10:53

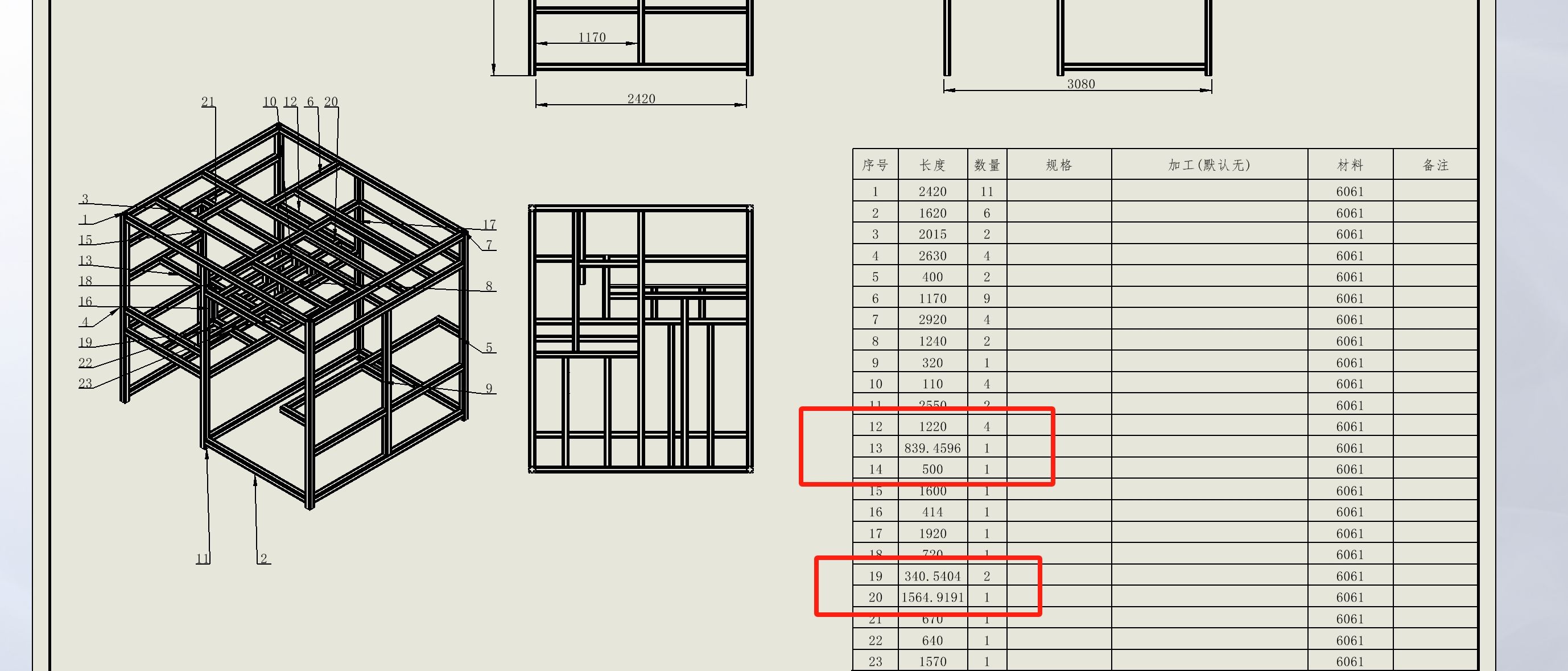

為什么SolidWorks用焊件功能畫的框架，有很多時候，構件長度都是小數，可是我3D草圖都是定義好的整數。這種情況是不是軟件本身有問題，因為我用很多年這軟件了，總是能碰到此種問題。我所有線段都約束完全了！， ...

回復

yioa 發表于 2025-5-4 10:44:31

可以把源文件發出來大家?guī)涂纯?/td>

cc851 發表于 2025-5-3 20:46:14

多半是截面草圖，還有就是接頭處的問題。

張撥叉 發表于 2025-5-1 21:39:59

不經常用這個軟件，不過，軟件應該不會出現尺寸錯誤。

KYHZXHY 發表于 2025-4-29 16:31:28

第一，檢查焊件截面草圖的外形尺寸和中心點，圖形是否對稱。第二，檢測框架3D草圖的基準線條有沒有跟坐標XYZ軸約束。第三，檢查焊件成型有沒有做間隙

CXL120 發表于 2025-4-29 16:05:52

李邈發表于 2025-4-26 08:14
我也遇到過，最后發現是焊件輪廓那個草圖文件有問題點不在中心

確實，不在中心，裁剪延伸后，就會出現小數。樓主要是不信的話，把裁剪延伸全壓縮，應該是沒問題的

東海之上 發表于 2025-4-29 09:52:08

是否解決了，我之前遇到過，我可以幫你看一下，但需要源文件。

李邈 發表于 2025-4-26 08:14:15

我也遇到過，最后發現是焊件輪廓那個草圖文件有問題點不在中心

我剛特意核對了一下，焊件輪廓文件尺寸和相對位置很準確。。。發表于 2025-4-27 08:52

duduxiaozi32 發表于 2025-4-24 12:04:07

是不是焊縫設定預留的縫隙

744633782 發表于 2025-4-24 11:54:59

線條沒閉合吧
