對面加支撐，把導向軸固定住

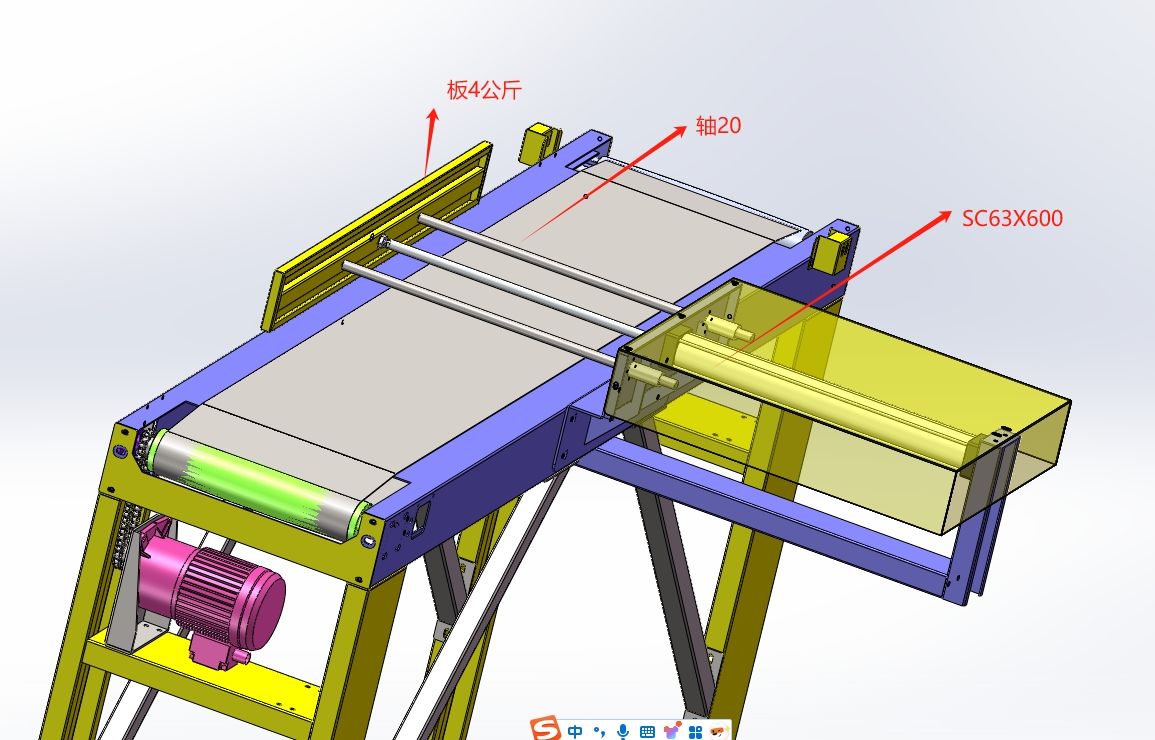

導向軸伸出太長，前端板子四公斤難免彎曲，直線軸承相對桿來說太短，要麼就做成龍門結構，要麼推板減重，增加一個直線軸承

sweetsmile11 發(fā)表于 2025-5-6 16:57
兩個銅套可能會好些,能提供一下簡圖嗎，我還是個機械小白

左右兩個銅套，見圖

sweetsmile11 發(fā)表于 2025-5-6 16:57
兩個銅套可能會好些,就是怎么個裝法,

不建議銅套，最好直線軸承。銅套對同心要求很高。你這種安裝定位方式，同心很難保證，偏點就卡住了。

012345zy 發(fā)表于 2025-5-6 13:28
1、20軸，600mm長度，沒有問題；
2、把直線軸承換成銅套，并且搞單根軸搞兩個銅套，導向部分增長；

兩個銅套可能會好些,能提供一下簡圖嗎，我還是個機械小白

1. 在氣缸尾部增加一個滑動軸承，導向軸加長至軸承。2. 把推桿改為鋁合金輕量化

抬高氣缸，還有進行輕量化處理

換個角度給個想法，左側有空間嗎？
如果不想改動右側現在的設計，左側加一套支撐結構

這氣缸很快就會漏氣的，運動部分要加導軌支撐。
