求助：如何讓鋼球轉動

查看數: 507 | 評論數: 5 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2025-5-27 10:16

正文摘要:

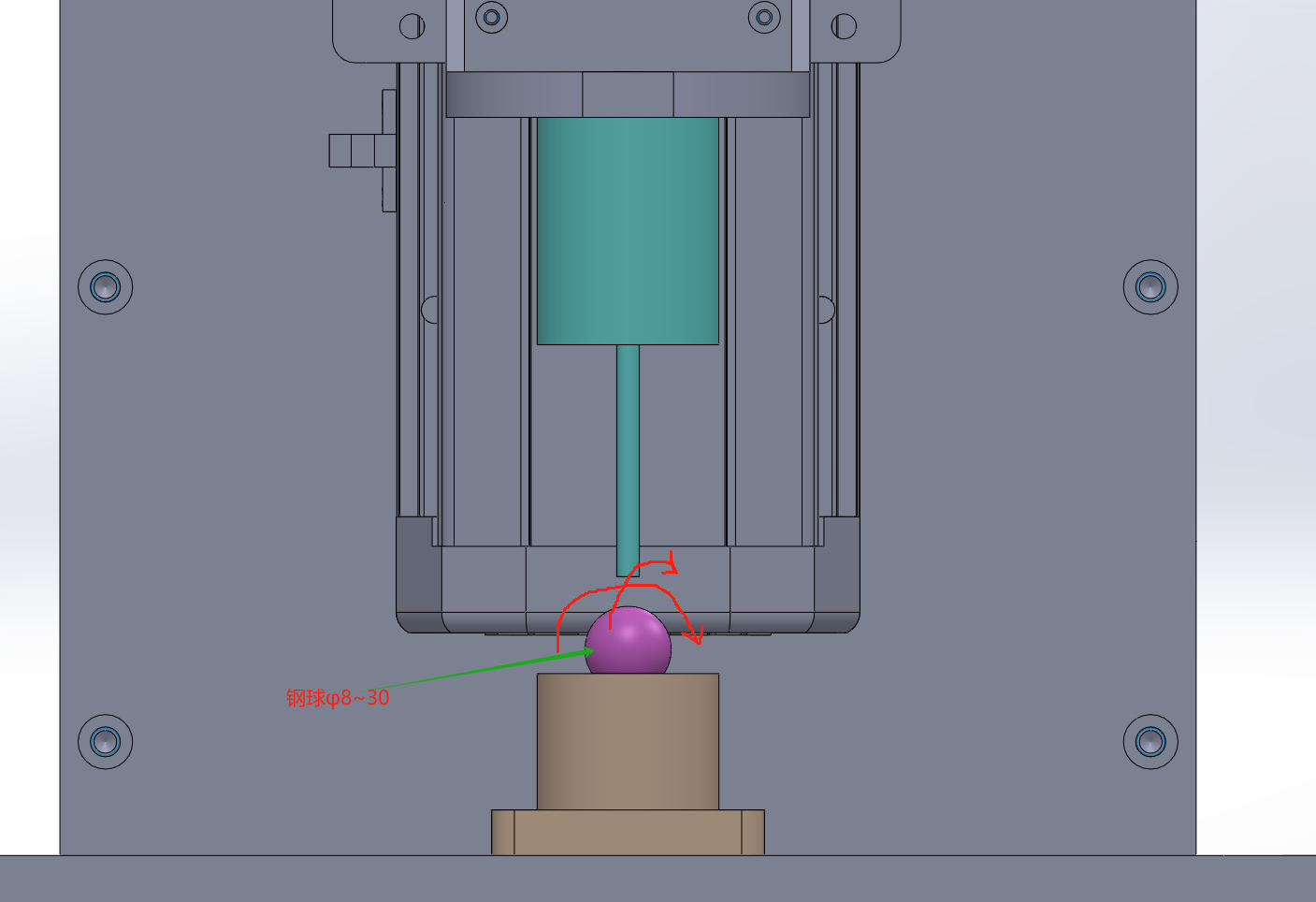

如下圖，改造一臺簡易的鋼球測量?jī)x，手動變自動，需要讓鋼球在正交的兩個豎直面上轉動（非水平轉動），每轉一次測量一次，每次轉動大概90度，測量鋼球表面4~5個點。 有什么簡易的方法能讓鋼球轉的，轉動精度要求不 ...

回復

zbfyh 發表于 2025-5-27 13:00:09
以前我們?cè)趫A上穿孔就是用方盒子工裝裝夾
zbfyh 發表于 2025-5-27 12:57:19
把鋼球放在一個方盒子里，就是樓上說的分開式夾具，然后方盒轉90很方便

點評

這么高的精度，底座最好不要?jiǎng)?nbsp; 發表于 2025-5-27 13:21
這每種規格的小球得做一個對應的方盒吧  發表于 2025-5-27 13:12
孤星亡魂 發表于 2025-5-27 11:36:27
底座旁邊弄兩套對開的夾具，讓夾具轉

點評

大概理解了，可以考慮下，兩套可能難布置，我想用一套夾具，再加個旋轉，讓夾具繞底座水平面轉  發表于 2025-5-27 13:12
斯文棒棒 發表于 2025-5-27 11:06:52
底座里面設置兩個正交得包膠滾輪，用滾輪驅動。

點評

現在也在考慮這種方式，就是兼容性還有點難搞。兩組正交可能布置不下，我是考慮用一組，然后增加個旋轉動作  發表于 2025-5-27 13:09
對  發表于 2025-5-27 11:45
jinshenxiaohuo 發表于 2025-5-27 10:40:22
目前只想到軸承齒輪電機，同步帶同步帶輪電機，讓下面的座能轉起來
