剪叉升降機構問題請教

查看數: 1067 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

6kc

發布時間: 2025-6-18 01:09

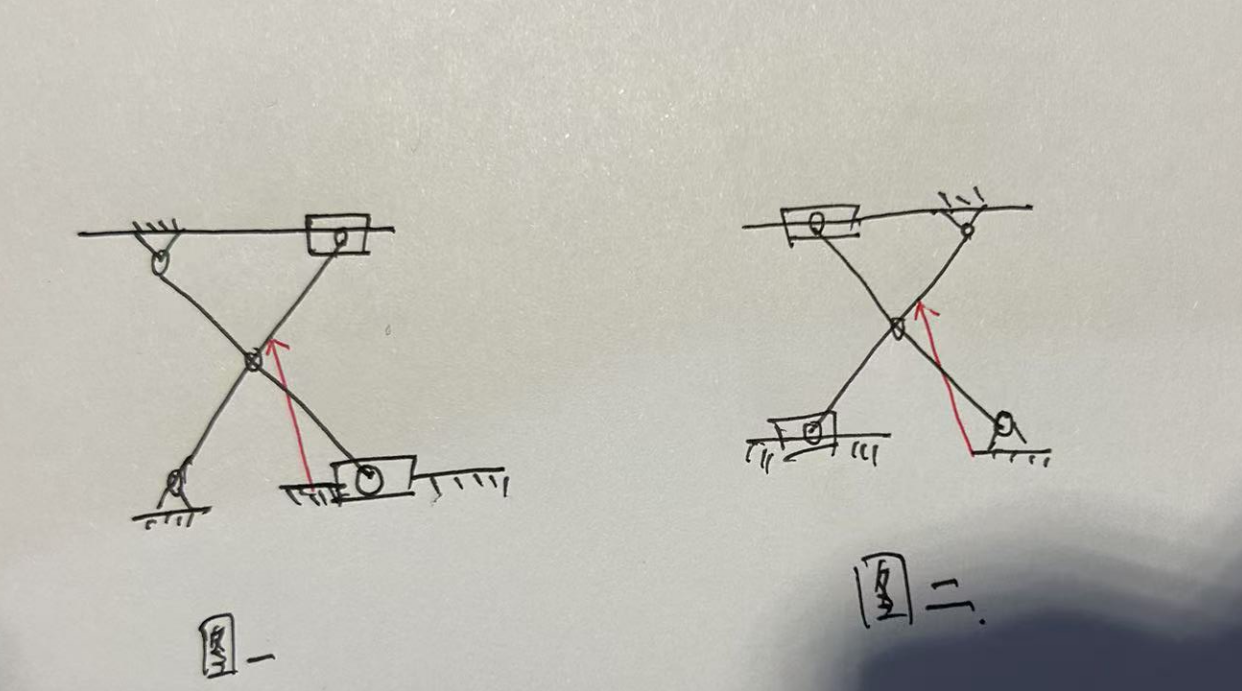

各位前輩，有關剪叉升降機的問題請教。圖一，是常見的剪刀叉機構的簡化示意圖，紅色線為氣缸，氣缸升起時將平臺頂升我想問一下圖二這種是否可行。還請前輩解答 ...

回復

bravo090 發表于 2025-6-18 11:40:30

可以是可以，但是你不好設置吧，要穿越那根低桿去推上面的高桿

通常剪叉是同平面的，你要避讓感覺沒啥必要啊，而且液壓缸長度影響價格比較大，肯定考慮短行程的

ZZXXQQ 發表于 2025-6-18 04:58:04

氣缸固定支點無法擺動，升降幅度小。
