請教各位大佬，哪里可以下載工程圖？

查看數: 1931 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-6-18 10:30

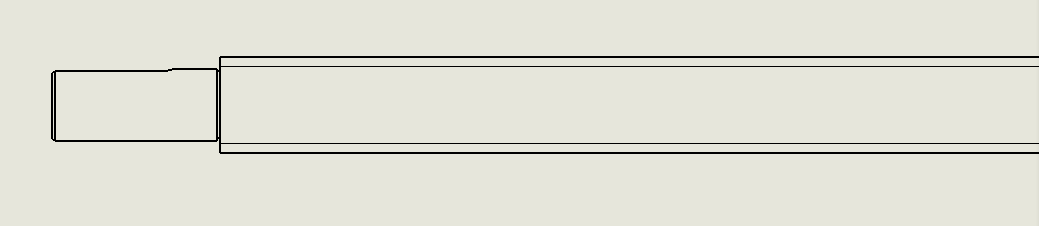

我需要梯形絲桿的工程圖，網上下載的三維模型出圖后沒有梯形樣式

回復

海燕ZHpf 發表于 2025-6-19 13:52:43

曾卓卓發表于 2025-6-19 08:09
搜了沐風網，沒找到這種梯形絲桿工程圖

怡和達-2023-FA工廠自動化零件-第1553頁。


曾卓卓 發表于 2025-6-19 08:10:47

ganyang 發表于 2025-6-18 16:36
自己畫一個

好的

曾卓卓 發表于 2025-6-19 08:09:17

海燕ZHpf 發表于 2025-6-18 13:42
上沐風網下載。

搜了沐風網，沒找到這種梯形絲桿工程圖

曾卓卓 發表于 2025-6-19 08:05:38

諾克糖果發表于 2025-6-18 13:21
你自己的畫的絲桿嗎？這導出來肯定是跟光軸似的

不是我畫的，是標準庫里面下載下來的。

ganyang 發表于 2025-6-18 16:36:33

自己畫一個

QINGNE 發表于 2025-6-18 16:06:46

一般我畫螺紋就是裝飾螺紋線，沒必要把牙型畫出來，你想要工程圖中顯示螺牙的話，要在模型中自己畫

xdgyh 發表于 2025-6-18 14:40:54

網上下載的是不是只是加了修飾而已要像第二個圖那樣只能自己做旋轉切除啊然后做剖面圖就是這樣的效果

燃燒的太陽LS 發表于 2025-6-18 14:21:20

本帖最后由燃燒的太陽LS 于 2025-6-18 14:22 編輯

自己畫個

知道螺距和齒形，3分鐘足矣解決戰斗



海燕ZHpf 發表于 2025-6-18 13:42:04

上沐風網下載。
