請問各位大佬，同步帶公稱寬度指的是什么意思？

查看數: 731 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

曾卓卓

發布時間: 2025-6-25 11:44

正文摘要:

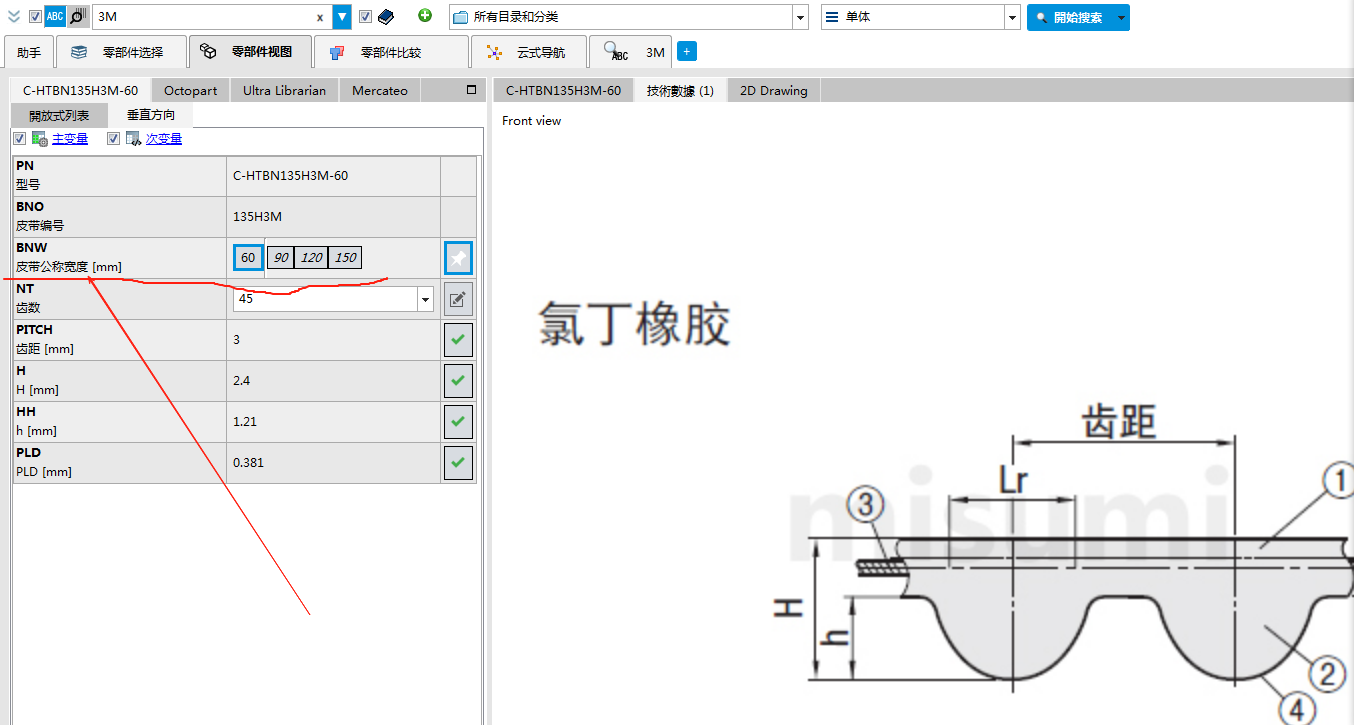

我要在數據庫內下載一款HTD 135-3M的同步帶，在這一欄不知道怎么選擇了，請各位大佬多多指點解惑。

回復

hs3306 發表于 2025-6-26 08:33:14

同步帶寬度

燃燒的太陽LS 發表于 2025-6-25 18:58:38

看了下確實，米思米和怡合達的型號都是這樣命名，060對應6mm帶寬，100對應10mm帶寬

曾卓卓 發表于 2025-6-25 14:36:27

我下載了一款120的測量了一下它的寬度，確實是只有12mm寬，原來它是這樣命名的

點評

ytzhanggj007

現在的標準中的公稱寬度，可選的寬度尺寸，和上一個版本相比，少了不少。盡量選用新標準規定的寬度，不如不夠，可按照老標準中的其它寬度選用。發表于 2025-6-25 15:28

ytzhanggj007

正常默認都是毫米為單位。米思米只是一個企業標準，不是行業標準，你要是用他們的選型軟件就看一下說明。我用的inventor的數據庫都是毫米為單位的發表于 2025-6-25 15:26

曾卓卓 發表于 2025-6-25 14:25:57

是挺麻煩的，我后續也自己畫；只是正好看到這個3D數據庫的皮帶公稱寬度不明白是什么意思？難道寬度有60-150那么寬嗎？

燃燒的太陽LS 發表于 2025-6-25 14:19:32

啊，同步帶我每次都自己畫，只畫帶不畫齒，齒頂圓加帶厚加中心距10秒畫完，還方便調參數，最多有時候怕亂，在模型上切除0.1mm記個特殊型號。在3Dpart里下載同步帶的模型是什么操作啦！生成的stp文件沒法修改，萬一到時候中心距要改不是還要重新下一個，多麻煩啊
