呵呵hahei 發表于 2025-6-25 15:42
裝配圖上的零件指引號 是要按順序排的，不能你這樣隨意的。順時針或者逆時針 不要糾結于 序號1，對應零件到 ...

非常贊同！圖紙作為工程語言，在非特殊情況下，裝配件的序號標注要遵循按序排列，便于識圖人員閱讀。

謝謝各位大哥的指點

呵呵hahei 發表于 2025-6-25 15:42
裝配圖上的零件指引號 是要按順序排的，不能你這樣隨意的。順時針或者逆時針 不要糾結于 序號1，對應零件到 ...

謝謝

按照每個工廠實際，生產說沒問題就沒問題，比較他們最大

新手一枚，學習學習

焊接結構，居然沒有一個焊接符號？焊腳高度是多少？

一般這樣的圖我都標示意圖，寫裝配圖要被K

灰色頭像I 發表于 2025-6-26 08:44

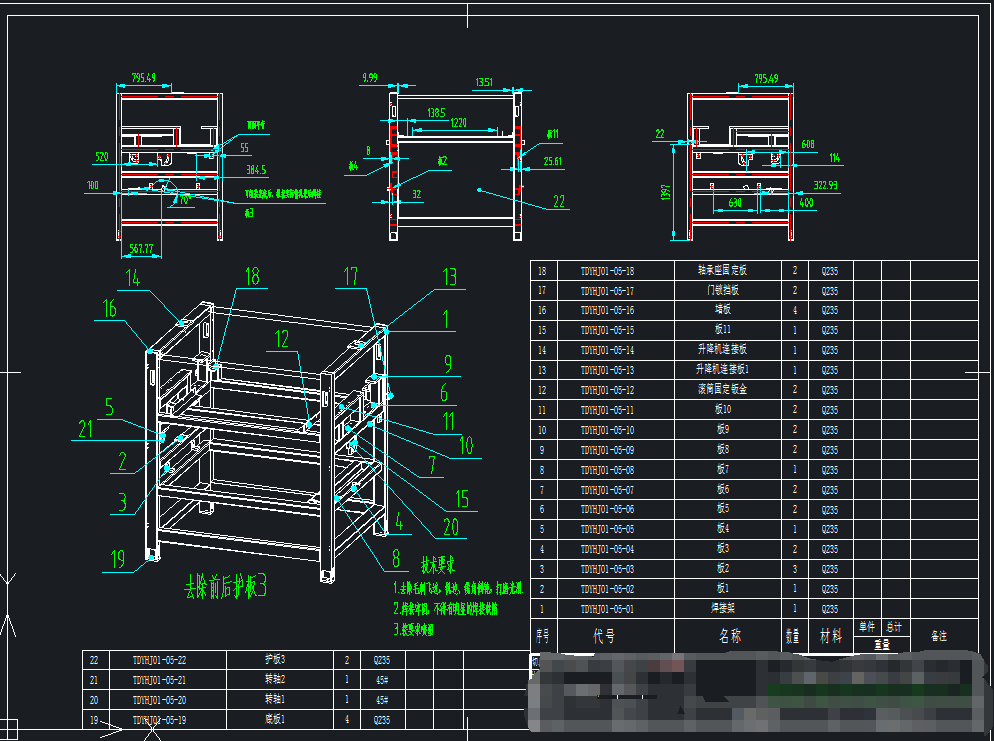

還有一個架子焊接圖，這個是架子和板的焊接圖

好吧，其實合并成一個圖就行，既然這個圖只是板子安裝圖那就更應該把細節位置表達清楚

andriycike 發表于 2025-6-25 15:47
缺尺寸，最起碼外形尺寸都沒有，你換位思考，如果你是工人，都需要哪些尺寸才能把這個活干出來，你這個圖不 ...

還有一個架子焊接圖，這個是架子和板的焊接圖
