發布時間: 2025-6-26 09:34

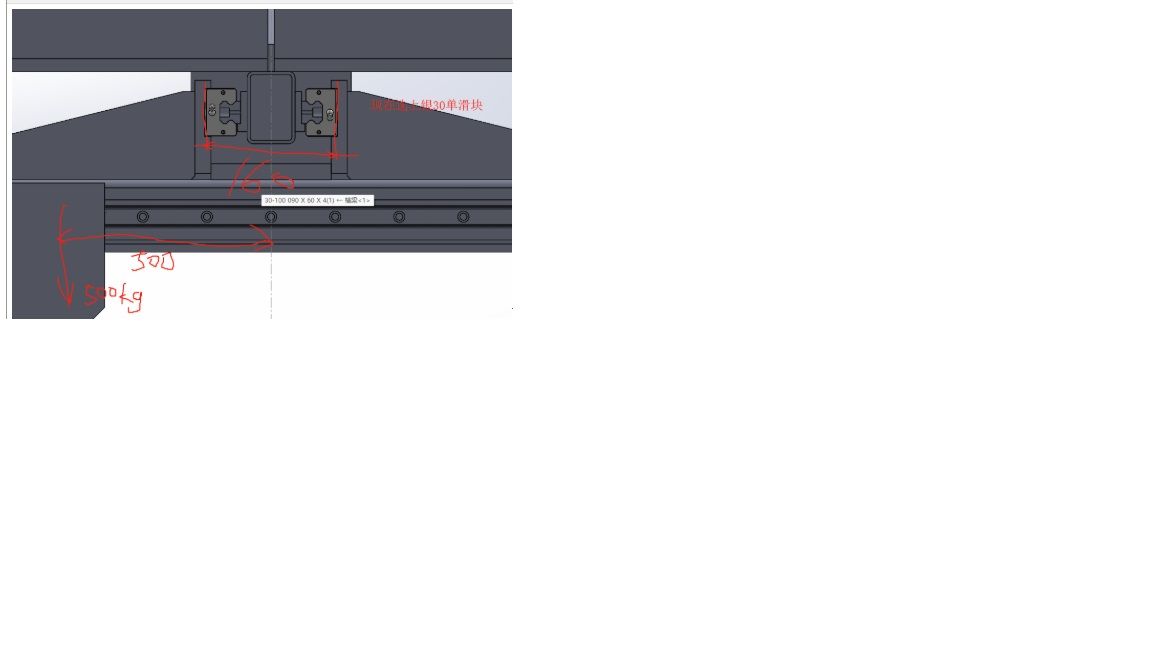

正文摘要:本帖最后由 forbetter 于 2025-6-26 09:35 編輯 如圖所示，想出一個兩側掛壁的結構， 預選了上銀的30導軌，單滑塊。兩側滑塊間距約160 。負載距中心約500，500KG，垂直向下。 現在想核一下30滑塊夠不夠。 30滑塊 ... |
|
都有算例的，自己換算一下，不難 |
|
你從哪找的參數上銀30的導軌允許力矩1.06KNM，為啥我查的HGH30是0.66KNM，你直接x2？？？ 你自己查一下上銀導軌樣冊，里面有詳細的計算方法， 大致方向就是各方向的力矩與最大力矩比例之和一定要小于1，再算上安全系數 我來設計的話，會選HGH45CA |
| 粗略估算：負載扭矩T=Fr=500*10*0.5=2500nm。大于兩個滑塊扭矩。所以，滑塊至少用4個吧 |
| 從圖上看，滑塊兒的受力不僅僅你給出的方向和距離，承物平臺大小，與兩個滑塊兒中心連線的距離等要素都沒有…………。你可以將你的方案和設想找賣滑塊兒的溝通，讓他們幫你選，同時還要要求廠家售后質保。 |
