鉆孔機設計，期待各位高見

查看數: 12756 | 評論數: 51 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-11-12 21:12

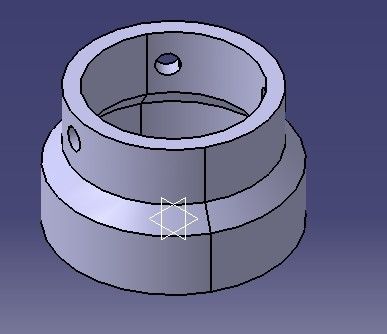

各位大俠，我現在要做一臺鉆床，鉆上邊這個外殼（壁厚3mm）的3個圓周均布的φ2.8mm的孔。要求三個孔同時鉆，以提高效率。外殼材料鋁合金。在下是想用伺服電機驅動絲杠和滑軌來進退夾持 ...

回復

管理團隊 發表于 2025-1-8 14:28:56

公眾號留言選取

騎著龍看海 發表于 2012-3-28 10:43:09

好像不麻煩的，就看你的量有多大了，大量的話改裝一個臥式滑臺機床就可以了，三臺動力頭+底座+氣缸推動的夾緊裝置+限位的裝置估計可以用了，拼起來就好了，嘿嘿。

shipdzjw 發表于 2012-3-28 10:23:30

普通鉆床+自制氣動分度+自動送料加緊，整合一下W把塊錢

tiandiyun 發表于 2012-3-28 09:56:29

xuechaoqun 發表于 2011-11-13 12:00
這樣的結構，根本用不到伺服，用伺服太浪費了。直接買三座現成的鉆孔攻牙頭+標準的T型油壓單軸滑軌，中間用 ...

超群大俠，鉆孔攻牙頭選型手冊和氣動夾頭手冊能發給我嗎，wawbmwj@126.com

xiaohai19830816 發表于 2012-3-27 19:18:58

這臺專用機床我大概粗估算了下，加工單件節拍為12秒左右

一葉孤舟_2012 發表于 2012-3-26 21:00:54

我們公司就是專業生產深孔鉆的，最大鉆孔深度可達2m

baizong8888 發表于 2012-3-26 20:14:04

xuechaoqun 發表于 2011-11-13 12:04
電主軸也用不到，鉆孔也不需要那么高的轉速，普通電機就OK了，標準的鉆銑頭有個3500到4000轉完全能滿足要求 ...

呵呵。。。。。。。高人啊，真正的前輩級的人物啊{:soso_e181:}

anter_xf 發表于 2012-3-26 19:00:25

此件最快又省的辦法就是3個孔一起沖
