如果量大，開模具，定做非標管。就像輸液袋一樣。

學習！學習！........求高人

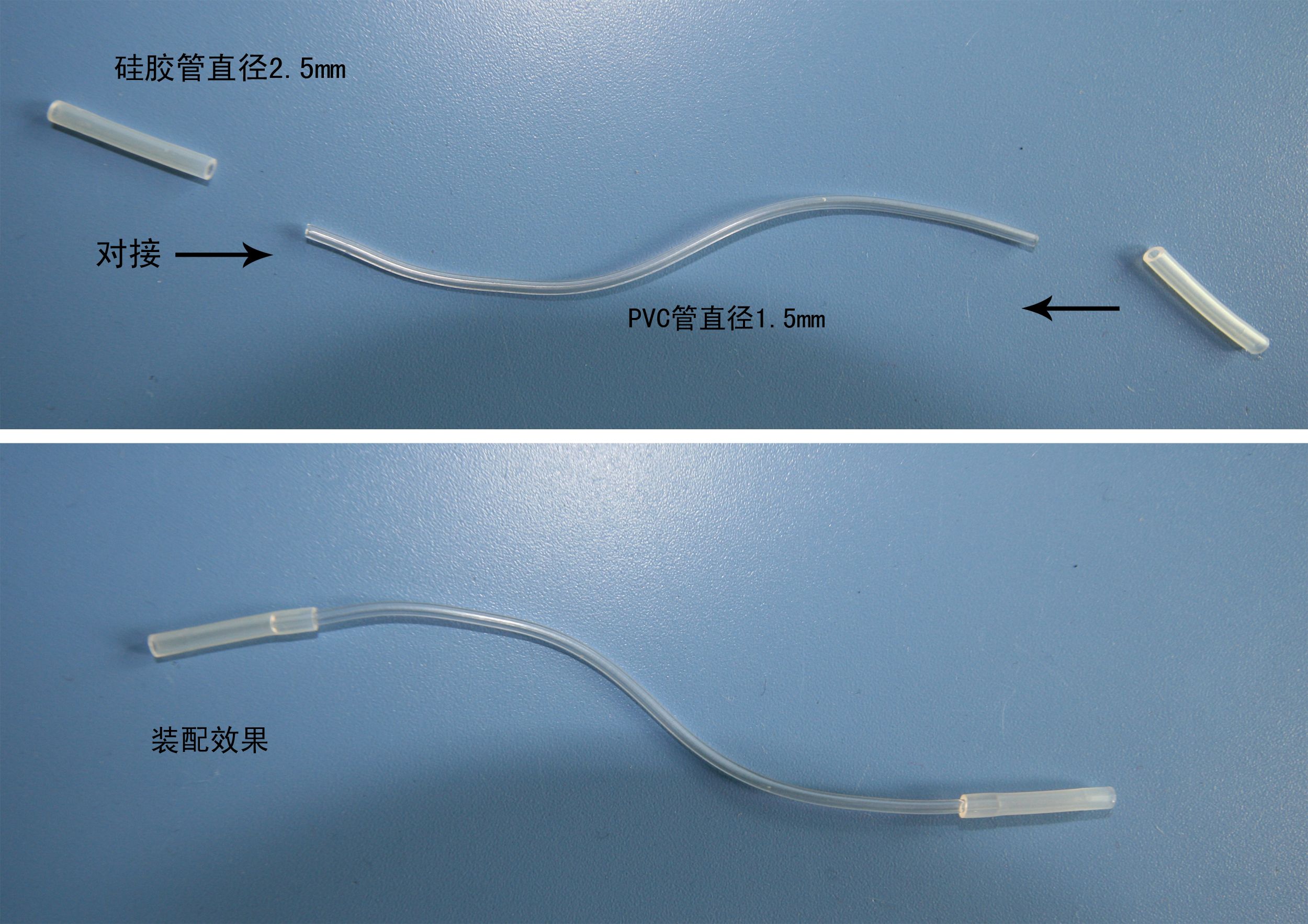

１.外套管的直徑是多少？和內套管是怎么聯接成一起,粘膠？
見過類是的設備，如果是套單個套管，還是有把握的。

速度太快，和輸液器導管組裝類似，需要涂膠嗎

先做一端，再定長切，再做另一端，比較好送料和夾持，定位。

粗管必然要擴口，邊擴邊加溫，粗管壁厚0.6mm，擴到2.8mm是可以的。

細管要有夾具夾緊，插入，然后退夾具，退擴管器具。

紅帆船 發表于 2011-11-30 13:38
提供點思路：
1.做完一端做另一端；
2.每種材料用漏斗式送料器自動上料；

非常感謝！
思路1整卷送料--定長--切斷--夾取定位--兩端冷卻（或短管擴口）--兩端短管同步頂入。
思路2.先將長管定長切料--排料（管子不規則會纏繞）--夾取定位--兩端冷卻（或短管擴口）--兩端短管同步頂入

基本思路有了，兩種思路難點在于難點在于 1.不規則的產品排料難。2.軟管插入時會變形難以對接，1.3的內徑擴口至1.5再加上擴口鉗及間隙至少要達到2.8，菊會爆的，呵呵！。瞬間冷卻到可以，但設備要復雜很多。

期待更好方案。。

用擴口器擴后組裝怎么樣？

提供點思路：
1.做完一端做另一端；
2.每種材料用漏斗式送料器自動上料；
3.每種材料都設計定位工裝；
4.插入端最好擴口；
5.用氣缸推進去；
6.可能難以滿足你的產量，但設備不復雜，可以多做幾臺，一個人同時操作就可以了。

只要熱就應該行，你可以先試一下。

zhulongxin1986 發表于 2011-11-29 22:11
熱脹冷縮，熱的軟了，冷的硬了，可行

建議不錯 ，這個方案也想到過 PVC管5度以下就比較硬了，容易裝配。問題是整卷冷卻可以但是拉出很難，如果單個冷卻只有0.5秒的節拍，傳統的制冷方式達不到效果（除非液態氣浸過），而且能耗很好，不經濟啊。
