學習了

天上人間 發表于 2012-7-23 14:21
另，查到一家同步帶廠商的資料，14M聚胺脂同步帶最大許用拉力為3500N/25mm（不知數據可不可靠？）。
10r/m ...

這樣計算對嗎？1.5kw電機扭矩也不會超過20NM吧

天上人間 發表于 2012-7-21 15:21

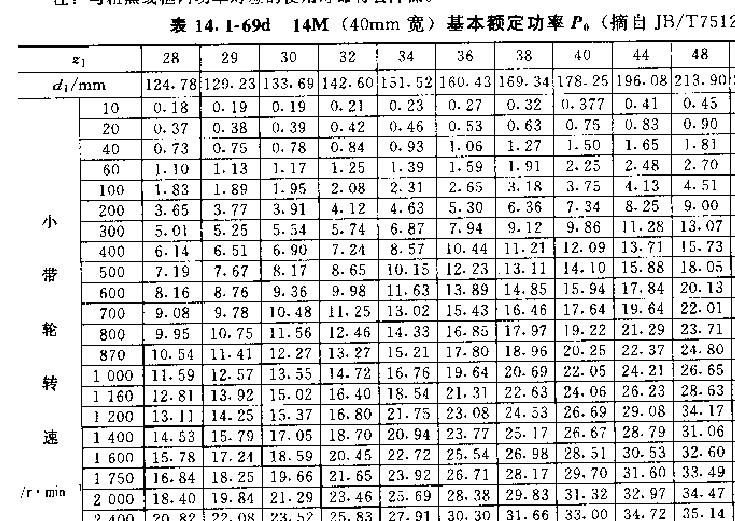

小帶輪28齒，節徑124.78mm，大帶輪56齒，節徑249.55mm，同步帶基本寬度40mm，10r/min時，基本額定功率0.18k ...

你這個同步帶的基準額定功率有問題，太小了，用8M的足夠了

額定功率算錯了

之前剛設計同步帶輪，來學習下

不要按照電機功率選帶寬，應該按照實際輸出功率，應該和基體功率一致

|Like-Sprite發表于 05-06 22:50我也遇到了和樓主一樣的問題，我選的是L型帶，最后算出來bs大于等于90.15，但是手冊里L(fēng)型帶根本就沒有對應的帶寬，我就不知道該怎么辦了。

弄出來了嗎 我現在也遇到同樣問題

|良駒先生g發表于 09-01 10:06我也遇到了和樓主一樣的問題。我的是200W，16rpm的轉速，選的8M的圓弧齒型帶。但是找不到對應的基本額定功率…………只好選擇比較寬的帶寬，50mm吧……還再設計中，等著加工出來之后看看能不能拉斷。而且皮帶選擇國外的比較好，國內的坑<br>

你好 我現在也遇到同樣的問題 咋搞

|天上人間發表于 07-21 15:21小帶輪28齒，節徑124.78mm，大帶輪56齒，節徑249.55mm，同步帶基本寬度40mm，10r/min時，基本額定功率0.18kw。<br>
帶寬公式：bs&gt;bs0*(Pd/Kl*kz*p0)^(1/1.14)<br>
bs————帶寬<br>
bs0————基本帶寬(40mm)<br>
pd————電機功率(1.5kw0<br>
kl————帶長系數(查表得0.8）<br>
kz————嚙合齒數系數(查表得1)<br>
p0————基本額定功率(查表得0.18kw)<br>
計算結果：bs&gt;=40*(1.5/0.8*1*0.18)^(1/1.14)=<font color="red">312.5mm<br>
</font>{:soso_e126:}<br>
太恐怖了，求達人指點這個計算有沒有問題？在哪？

你好 問題找出來了嗎 我現在也遇到同樣的問題

fsqr178713 發表于 2018-9-10 09:03
你這想法好像不對，不是說電機經減速機出來的扭矩越大，對同步帶的拉力就越大；同步帶受到的拉力應該取決 ...

隨便瞎說說的，，也不知道對不對，自己這樣理解的
