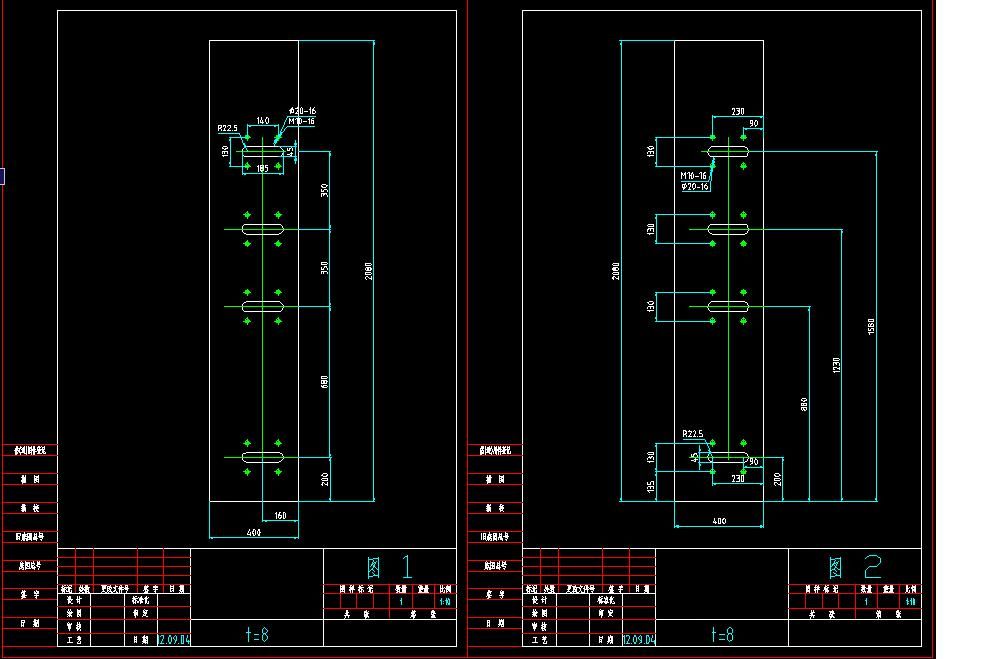

右邊的就是自動標注的搞法

左邊的更嚴謹合理

論壇果然是大佬云集的地方

我自己一般左邊

感覺左邊更像學生畫的

還要結合工件裝配要求來定。

設計圖紙和工藝圖紙是兩張圖紙。作為設計人員優先考慮設計，并且兼顧一定的機加工和檢測。
如果設計人員考慮太多的加工，還要進行尺寸鏈的轉換，進行標注。這是一個矛盾的情況。能夠熟練轉換尺寸鏈的，基本功，學歷不會太差，基本不會在作坊企業。不是作坊企業吧，應該有工藝員進行尺寸鏈轉換。
這個角度，左圖是比較好的。
如果本身設計人員在一個很小的作坊干活。那做好背鍋的準備。不論哪種標準方法，都要被噴。

左邊的

其實都還好
