高手，學習了

學習了。

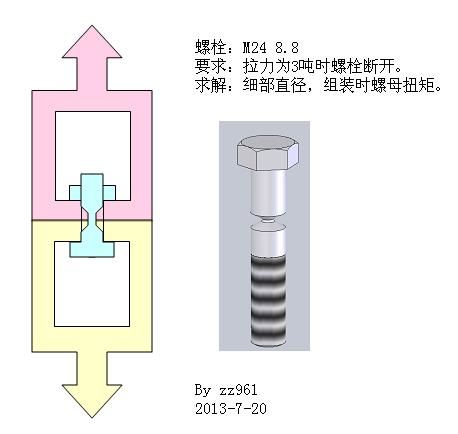

很是不解，再我看來就是拉力試驗?zāi)嫘袉?？預緊力和拉力不是反向的嗎？
本人愚見，預緊力超過3t時（安正解的細部直徑加工過的螺栓），他就斷了。預緊力小于3t，拉力=3t時他也斷了


等著挨 磚哦

沒空細看，先留名

學習

在網吧玩，等待游戲時間
這個8.8級屬于保證載荷
再者，螺栓車細的部分部分要求過度相當圓滑才行吧
否則按照公式算出來，一旦產生應力集中，不用30000牛就斷，
也就是說要保證拉斷 ，而不是撕裂

有時候需要計算，有時候不需要計算

xuexil

有個明顯錯誤，預緊力與負載不是累加的關系，在負載不超過預緊力時，螺栓受到的載荷等于預緊力，因此預緊力就是按3000kg計算的，負載一超過預緊力，螺栓就斷裂了

塵世天涯 發表于 2014-2-15 23:19
汗顏，第一次知道殘余預緊力的概念。需要重新學習一下。然后再更正自己的錯誤。

查詢了機械設計手冊

這里假定樓主選擇的螺栓是正確的，只進行預緊力的計算

根據設計手冊  表 5.2-51

F'p = KFc

根據樓主描述，此應用為變載荷，取K=0.8 , Fc= 3000*9.8=29400 N

則 F'p=0.8*29400=23520 N

根據公式5.2-3

Fp = F'p+（1-λ)Fc

根據樓主描述，此處無墊片，λ取0.2

則 Fp = 23520 + 0.8 * 29400 = 47040 N

即：螺栓預緊力為 47040N

依據公式 5.2-2可以計算出螺栓所受總載荷，并計算最小處直徑。
