軸同時做軸向移動和轉動的結構設計，希望大家提點建議

查看數: 16581 | 評論數: 29 | 收藏 5
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2014-8-14 23:48

正文摘要:

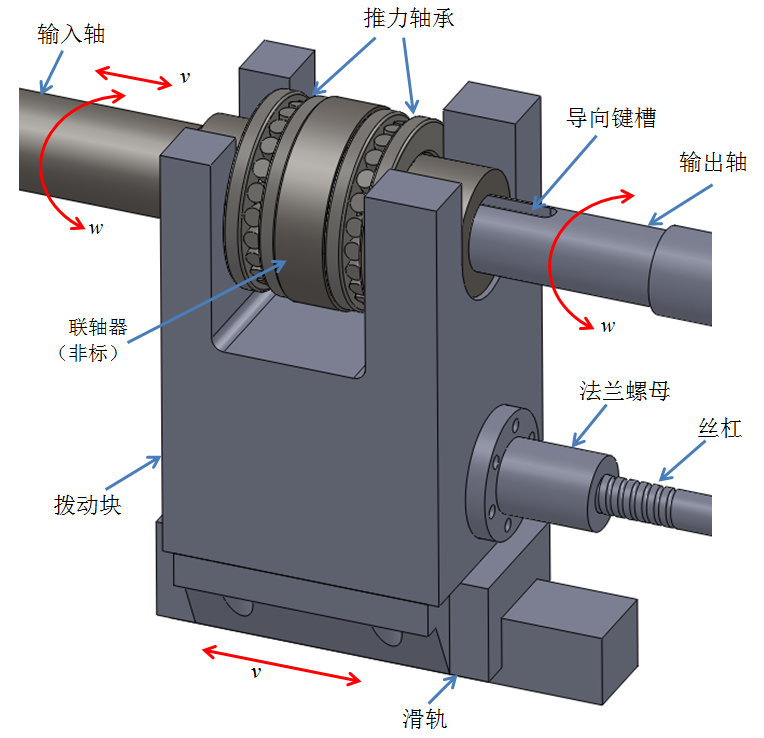

如圖，利用絲杠帶動撥動塊，從而帶動推力軸承控制輸入軸的軸向運動（通過導向鍵導向），同時輸入軸還轉動。輸出軸通過聯軸器帶動轉動（只有轉動，沒有軸向移動）。個人感覺這種結構除了推力軸承安裝精度不能達到外， ...

回復

xulongxp 發表于 2016-12-21 20:14:38
1.沒有限位板軸在轉動過程中必然會有軸向和徑向攢動，軸承裸露且無密封機構易損壞、
知道3 發表于 2016-12-19 13:11:35
謝謝樓主的分享!
stoplonely 發表于 2014-8-19 22:19:23
這種不是用花鍵軸剛好么
G766115 發表于 2014-8-19 20:40:39
11#講的是正解，鍵很快會壞的
achao169 發表于 2014-8-19 18:07:12
看你的轉速，干磨、固定、振動等
大衛111 發表于 2014-8-19 10:02:58
學習
shadow29 發表于 2014-8-19 01:07:53
軸這樣裝，高速時振動會很大
羊白老 發表于 2014-8-18 22:25:52
龍游大海 發表于 2014-8-18 19:52:25
思路是沒有問題的
五民 發表于 2014-8-17 23:06:23
感覺結構不對啊，中間軸承怎么辦呢
