鍵槽的形位公差標注問題，請教

查看數: 26835 | 評論數: 40 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-10-11 10:14

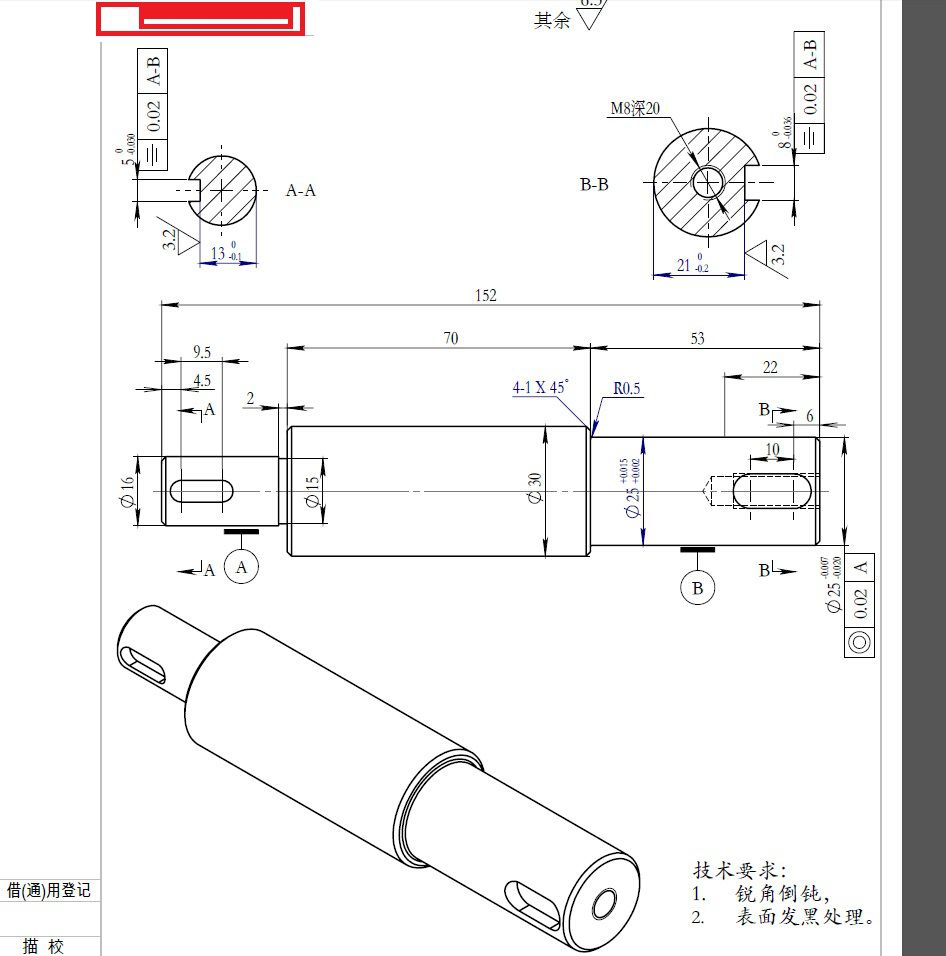

問題：我的一根軸軸上有2個鍵槽，需要標注對稱度，希望知道的人幫我看看有沒有標注對，要是錯了請指出來，然后我進行改進，上圖不合理的地方請指出來 ...

回復

zbfyh 發表于 2025-4-27 14:34:56

我們產品鍵槽對稱度的基準都是本軸段的中心

念稚 發表于 2025-4-27 11:33:33

unkill 發表于 2014-10-11 11:30
分享些資料，希望對樓主有幫助

感謝大佬分享

2773462119 發表于 2024-11-13 08:48:25

學習一下

cangzhoumj 發表于 2024-11-13 08:06:30

對稱標到中心線是吧

2773462119 發表于 2024-11-12 17:12:24

專業

天天睡覺 發表于 2024-11-8 18:00:41

xxjjqq414 發表于 2014-10-11 11:20
個人覺得幾個問題如下：
1.鍵槽對稱度的基準可以分別以各個所在圓周作為基準，可參考GB/T1096
2.鍵槽位置 ...

專業

xulongxp 發表于 2024-11-8 16:46:21

加工應該沒問題

史呆芬 發表于 2024-11-8 09:57:35

陽光MAN 發表于 2014-10-11 11:34
這樣還需要怎么修改啊，按照你說的改了幾個，

就是第一個我不知道怎么修改，麻煩你幫我用圖示意一下謝 ...

基準A和基準B怎么會改到那個地方去呀，自己看著不覺得奇怪嗎？

wmb123 發表于 2024-8-30 13:56:37

xxjjqq414 發表于 2014-10-11 11:20
個人覺得幾個問題如下：
1.鍵槽對稱度的基準可以分別以各個所在圓周作為基準，可參考GB/T1096
2.鍵槽位置 ...

專業
