輥筒的錐度跟皮帶有關嗎，皮帶的尺寸如何計算

角度不要太大，小了增加輥筒數量，自己選擇吧


補充內容 (2015-1-31 15:02):
說錯了，錐度太小的話，輥筒也小，影響皮帶壽命，如果速度快的話軸承還容易壞

推薦用多楔帶輥筒轉彎機，簡單方便。
如果一定要用皮帶轉彎機，我的步驟一是這樣的：
1.根據輸送物料確定轉彎機輸送寬度，例如物料是四方形紙箱，寬度不小于方形對角線長度。
2.錐形輥筒就按行業標準來選3.6°的（好像是3.6°記不清了，網上查得到）
3.根據輸送速度、場地空間，確定轉彎半徑。這時錐輥大小也就定下來了。
剩下的就是結構設計了，關鍵導向結構要做好，不然一提速導輪就卡死或脫落。

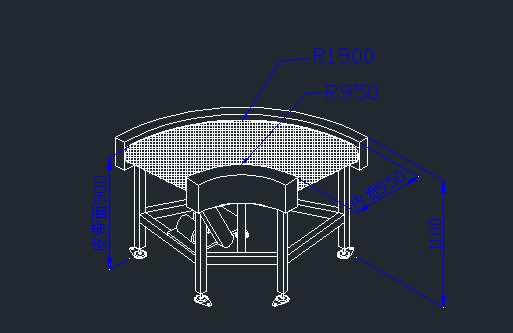

隨手畫下，大概就這樣，角度不要太大

toafy 發表于 2015-1-30 10:26
這種皮帶轉彎機要加導向輪的

皮帶內外圈都要加雙邊導向輪，機架相應加裝軌道，兩邊頭尾輪可調

此轉彎皮帶 轉彎半徑500滾筒錐度好像是3.6度？
為什么不找專業廠家買個現成的？網上做這個的一搜一大片。

皮帶輪中間比兩端稍微大一點就可以了。

這種皮帶轉彎機要加導向輪的
