很小的困油干擾是雙擺線內嚙合轉子油泵的最大優點

查看數: 4319 | 評論數: 8 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2015-6-8 23:40

正文摘要:

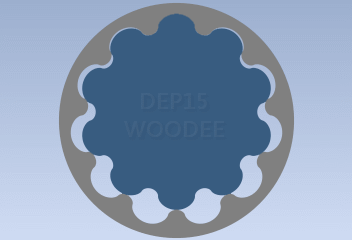

這是由其曲線的性質決定的: 外轉子的齒頂、齒根曲線,是節圓的內、外圓擺線 內轉子是對應的共軛曲線

回復

油泵JH 發表于 2024-5-7 17:23:25
大俠,請教一下這種雙擺線轉子副的齒形用什么軟件能畫出來,需要哪些參數
畫破長空 發表于 2015-6-12 17:09:23
發前同過的機油泵
藍誠 發表于 2015-6-11 19:23:04
摩托車上的機油泵
目成 發表于 2015-6-11 01:52:21
zhongdong163 發表于 2015-6-10 20:57
三坐標能檢測?配專門的擺線檢測模塊嗎?具體是怎么操作,大俠能否詳細講講?

3坐標測許多點數值,與方程式得出的精確曲線對比,就能得到偏差。

評分

參與人數 1威望 +1 收起 理由
zhongdong163 + 1 熱心助人,專業精湛!

查看全部評分

zhongdong163 發表于 2015-6-10 20:57:08
目成 發表于 2015-6-9 22:05
按我接觸的幾個廠家看,齒形允差都在2~3絲,一般有精度高些的3坐標,就能勝任。

三坐標能檢測?配專門的擺線檢測模塊嗎?具體是怎么操作,大俠能否詳細講講?
目成 發表于 2015-6-9 22:05:11
zhongdong163 發表于 2015-6-9 21:52
大俠,此類擺線輪的齒形是否像齒輪一樣要專用檢測設備?

按我接觸的幾個廠家看,齒形允差都在2~3絲,一般有精度高些的3坐標,就能勝任。
zhongdong163 發表于 2015-6-9 21:52:16
大俠,此類擺線輪的齒形是否像齒輪一樣要專用檢測設備?
zhuxiaohua 發表于 2015-6-9 11:10:22
我見過一種加油機上面就用這種泵。
