凸輪實現正交軸旋轉求教

查看數: 3171 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

神仙老虎狗

發布時間: 2015-12-7 20:41

正文摘要:

本帖最后由神仙老虎狗于 2015-12-7 23:45 編輯正交軸，一般用傘齒輪。但是空間小，傘齒輪強度不夠。斜齒輪，蝸輪蝸桿空間也不夠。因此考慮凸輪或連桿。輸出軸轉動角度<90°，往返運動；限高60~70mm；低速<3 ...

回復

神仙老虎狗 發表于 2015-12-8 14:16:53

萬向節長度太長，主動源改水平布置有點痛苦。

神仙老虎狗 發表于 2015-12-7 23:55:08

zerowing 發表于 2015-12-7 23:32
不要求等速的話，就直接十字軸萬向節，或者摩擦輪。前者需要計算位移曲線以精確定位。后者傳遞等速，但是精 ...

高度限制，盡量60，不行再放大到70mm；水平的X，Y方向稍寬裕。
現在主動源是Z向旋轉的，輸出軸是X向的。
萬向節直徑需要強度校核一下，垂直估計不行了，要再次調整到水平布置。
摩擦輪沒接觸過。

謝謝大俠指點！

zerowing 發表于 2015-12-7 23:53:47

本帖最后由 zerowing 于 2015-12-8 00:25 編輯

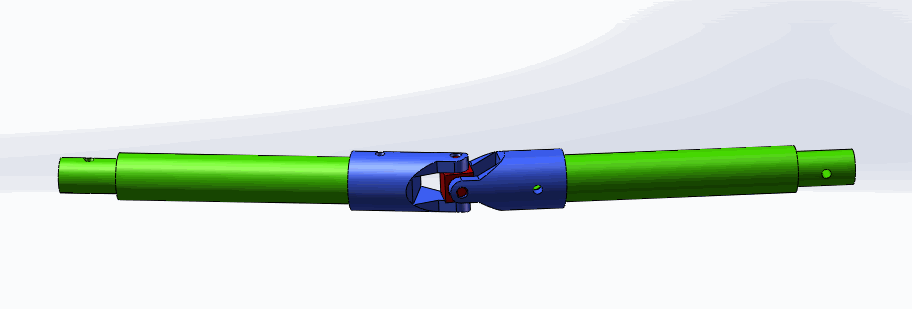

再去Van的話，就發個清晰的圖片上來。網上實在沒啥好圖片。這個結構可供樓主使用

點評

zerowing

vancouver，溫哥華。抱歉，最近寫郵件寫順了，沒改過來。發表于 2015-12-8 11:41

神仙老虎狗

“再去Van的話”？沒看懂。發表于 2015-12-8 10:57

神仙老虎狗

謝謝圖片。我這個應用不需要花鍵，直接固定長度即可。 45# φ45就可以符合我的轉速和扭矩；但似乎一般兩軸夾角達不到90°。詳情回復 發表于 2015-12-8 10:56

評分

參與人數 1	威望 +1	收起理由
神仙老虎狗	+ 1	熱心助人，專業精湛!

查看全部評分

zerowing 發表于 2015-12-7 23:32:20

不要求等速的話，就直接十字軸萬向節，或者摩擦輪。前者需要計算位移曲線以精確定位。后者傳遞等速，但是精確定位有難度。

點評

神仙老虎狗

高度限制，盡量60，不行再放大到70mm；水平的X，Y方向稍寬裕。現在主動源是Z向旋轉的，輸出軸是X向的。萬向節直徑需要強度校核一下，垂直估計不行了，要再次調整到水平布置。摩擦輪沒接觸過。謝謝大俠指點 詳情回復 發表于 2015-12-7 23:55

zerowing

校核下強度，萬向節應該能滿足。你給的參數里沒有空間參數，不過70的尺寸，應該沒問題。發表于 2015-12-7 23:46

神仙老虎狗

忘了說明，不要求等速，主要是傳遞扭矩。發表于 2015-12-7 23:44
