關于雙油缸的固定連接方式問題

查看數: 15712 | 評論數: 29 | 收藏 11
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2015-12-20 17:54

正文摘要:

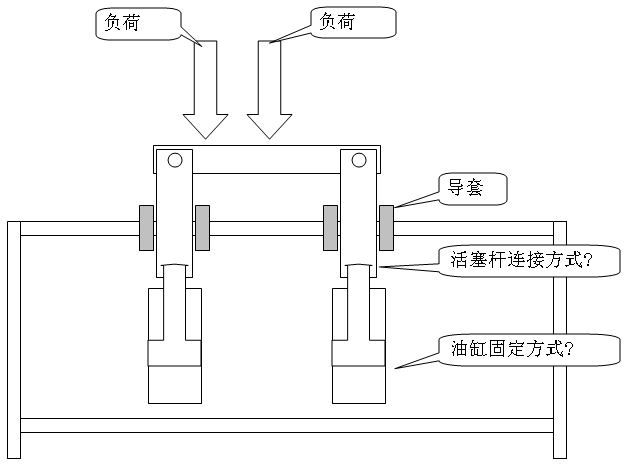

最近遇到一個雙油缸固定連接方式的問題。向在這里討論一下。 結構大致如下圖所示。     問題是圖中的兩個問號之處。 1。油缸的固定方式 油缸的固定方式一般主要有三種:端蓋固定,尾部固定,中間旋轉 ...

回復

x15945983168 發表于 2015-12-26 21:04:48
可以在油缸給油管上增加壓力均衡裝置,達到雙杠行程同步...
bamboo 發表于 2015-12-26 16:42:48
害怕伏櫪 發表于 2015-12-21 08:42
998大俠所說規范當然沒有錯。
不過樓主的情況負荷有限?!暗谝回?fù)載較大達到幾噸”,對于液壓來說簡直是不必 ...

彭老師請教個基礎問題:在負載決定壓力,流量不同引起不同步的前提下。對此題而言,如果溢流閥控制主油路,兩個缸里的油壓是一樣的么?在一個就是,這種偏載結構的不同步程度是不是一定比均載結構大?能大多少有計算公式么,謝謝!
sull 發表于 2015-12-22 17:46:50
跟大俠們學習一下
子子61961 發表于 2015-12-21 23:27:46
ytyup5i 發表于 2015-12-21 20:01
你施加的載荷不會引起上桿偏轉嗎,上桿偏轉后,兩導向套的距離跟桿上鉸鏈的距離不同,會不會引起導套的內側受 ...

是的,您說得有道理。18樓我畫了個圖就是推測是這個意思。
逍遙處士 發表于 2015-12-21 22:11:50
害怕伏櫪 發表于 2015-12-21 08:42
998大俠所說規范當然沒有錯。
不過樓主的情況負荷有限?!暗谝回?fù)載較大達到幾噸”,對于液壓來說簡直是不必 ...

一個分流集流閥,
其余皆不須細察。

點評

“分流集流閥的同步是速度同步,即當兩油缸或多個油缸分別承受不同的負載時,分流集流閥通過內部的壓力和流量敏感部件自動調節,使油缸運動保持同步?!薄俣?nbsp; 發表于 2015-12-22 08:14
分流集流閥用的是節流,對于偏載基本沒用。不然,也不會有分流器出現了。  發表于 2015-12-22 06:57
qinghuap123 發表于 2015-12-21 20:14:25
子子61961 發表于 2015-12-21 13:53
壓力機設計制造維修相關。

哦,謝謝告知!
ytyup5i 發表于 2015-12-21 19:01:21
子子61961 發表于 2015-12-21 13:57
是的。并且是帶有銅套的鉸鏈。

你施加的載荷不會引起上桿偏轉嗎,上桿偏轉后,兩導向套的距離跟桿上鉸鏈的距離不同,會不會引起導套的內側受力,從而導致油缸漏油,導套磨損.是不是這個情況?
llw4517 發表于 2015-12-21 16:52:52
看明白了,基本上都解決了,就是有點想不通,為什么要用頭部法蘭,采用底部固定不是更好嗎?受力會比較好的轉移到底座上,而且法蘭時間長了難免會變形吧!
1980114 發表于 2015-12-21 16:00:43
沒啥,啤酒設備卸垛機,國內國外的設備多這樣,雙氣缸,尾部耳座
