學習一下

學習一下

wang3452dd 發表于 2016-2-18 16:52
我去，你真的看不懂嗎？還是在逗我。上面不是有兩個直流電源嗎？對應相應的電源線。驅動線上面標了的??！ ...

0 y% |9 W/ ^. m! G* ?對電路不太懂，確實不明白圖中的意思，按照你的解釋，現在我的理解為，驅動器端正負兩條線與DC24V電源接通繼電器控制線圈，用來控制繼電器閉合，而再一個DC24V電源線與伺服電機制動器正負線接通繼電器閉合線圈，是這樣嗎

; ~5 L8 `  ]/ A7 _

mfl168 發表于 2016-2-18 15:23
總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，伺服電機制動線圈DC24V兩條，
' N5 g0 ^6 }0 Y- Q2 c$ r" @. o& X
按照這個圖所 ...

: B1 t- y. C. a; g6 y我去，你真的看不懂嗎？還是在逗我。上面不是有兩個直流電源嗎？對應相應的電源線。驅動線上面標了的?。±^電器控制端和工作端接線都不會的話……
- R; L0 h: x0 L8 R% l  I

wang3452dd 發表于 2016-2-18 07:42

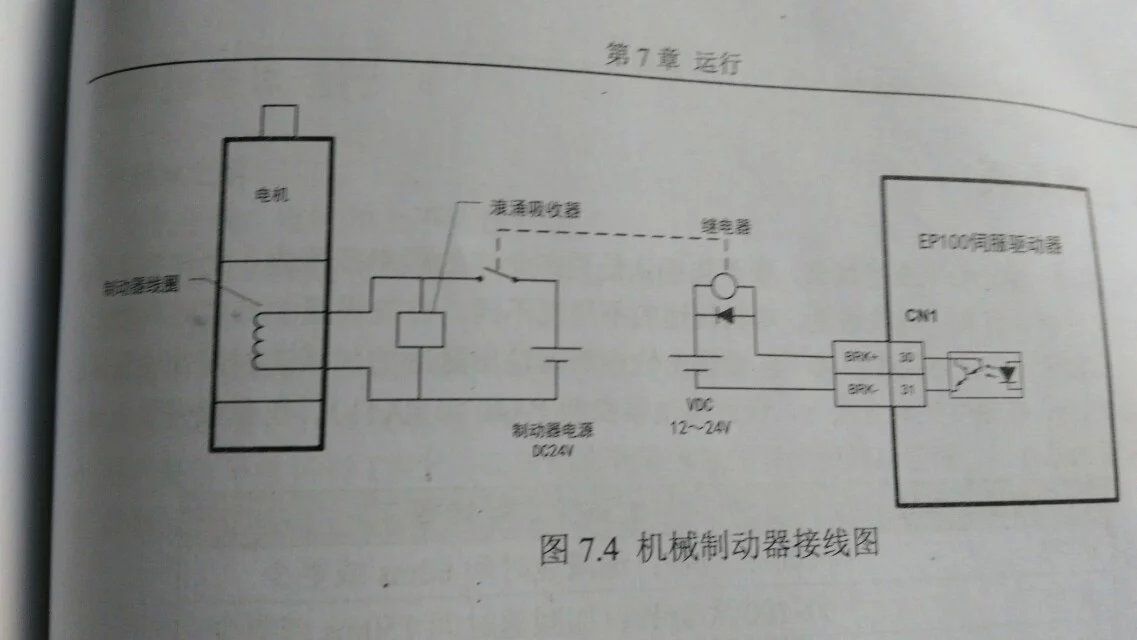

伺服驅動器光電耦合器亮，三極管導通，繼電器線圈通電，開關閉合，制動線圈通電制動。

總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，伺服電機制動線圈DC24V兩條，

! I4 J# l# v9 A按照這個圖所示，那么這6條線分別怎么連接繼電器，能說詳細點嗎  謝謝
6 p# l8 ~2 ]  V& f6 s

為之奕 發表于 2016-2-18 09:46
繼電器和常開觸點用虛線連接表示是一個電器元件，是聯動的，繼電器線圈得電，觸點閉合，制動器線圈得電（這 ...

總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，電機制動線圈DC24V兩條
: y5 ], R. ?( `" e5 g, e9 K3 V. k+ [$ a
) W- H! h4 |/ _: p$ E( n  w按照這個圖所示，那么這6條線分別怎么連接繼電器，能說詳細點嗎  謝謝
# O; w7 w. ]- p1 ]+ H, a$ t! \

接線圖  太差

繼電器和常開觸點用虛線連接表示是一個電器元件，是聯動的，繼電器線圈得電，觸點閉合，制動器線圈得電（這個一般是通電松開剎車，斷電抱緊剎車）

兩個回路：一個控制回路　一個工作回路。
