炮管膛線電解加工機床陰極和工件對心問題

查看數: 3963 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-9-26 09:18

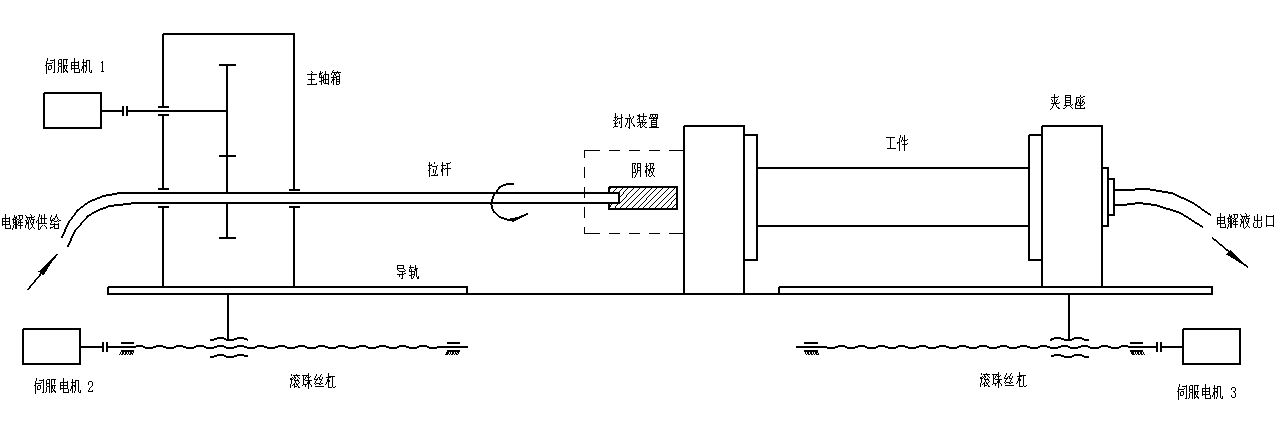

課題需要，設計一臺炮管膛線電解加工機床，炮管最長為3000mm，陰極由拉桿可完全伸入工件內部。我查閱了相關車床、鉆床的相關資料，還是沒弄懂怎么保證對刀時，工件和陰極同心的（陰極為圓 ...

回復

我走更遠 發表于 2016-9-26 13:28:50

這個對刀，應該與其他數控機床一樣的吧。
數控車床對刀，數控銑床對刀。
而線切割，我看到那操作技術人員操作那線與工件接觸，有火花了，就運行程序，就行的了，好像就算對刀了。

408465954 發表于 2016-9-26 13:27:56

是否可以做一個絕緣支撐套與內管壁配合

面壁深功 發表于 2016-9-26 12:35:25

你想得復雜了，就是靠軌道與腔管平行度保證。

淡然 發表于 2016-9-26 11:42:03

專用機床，要根據自己的特殊要求設計。

未來第一站 發表于 2016-9-26 10:18:02

1.三米的懸伸估計同軸度也好不到哪去，
2.這種專機估計同軸度也就靠機床本身裝配精度保證了，上下左右估計都調不了
