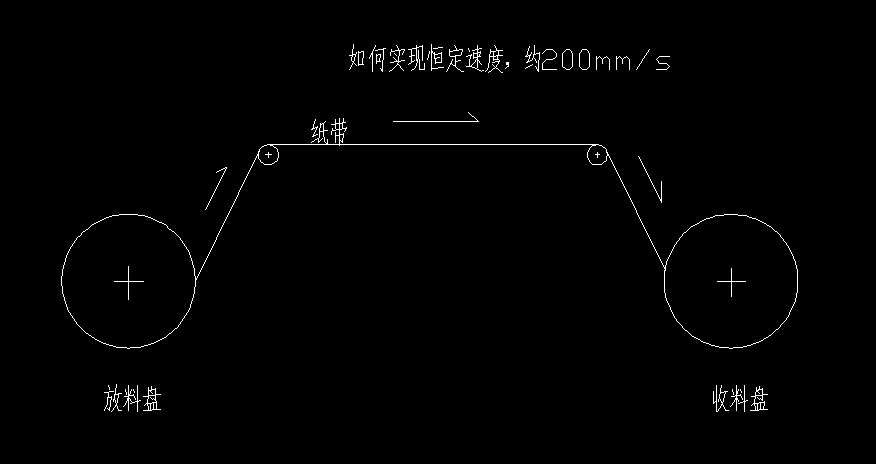

現在遇到一個卷繞類的問題想請教大俠們。圖中有一個放料盤和一個收料盤，由于工作需要做一邊放料一邊收料，但是要確保紙帶的線速度恒定。目前行業中是用哪些方式實現的呢？每種方式的優缺點又有哪些？ ...

回復

陳全 發表于 2016-10-24 16:04:13

你這就是收放卷設備。不知道你的紙袋厚度多少，卷紙重量多少，可以用磁粉制度器+張力傳感器應該可以，當然你這個還有個卷紙端面的平齊度問題

HI艦長 發表于 2016-10-24 13:51:01

未來第一站發表于 2016-10-21 21:22
1，這個實際做起來主要看你的200mm/s的正負誤差允許多少？
2，你這結構實際做起來，有純程序的，有伺服的 ...

程序的就是程序保證V/R值的穩定，伺服的就是編碼器加伺服實時控制速度，你這變頻什么意思，可否通俗解釋下

SUN1234 發表于 2016-10-24 13:12:03

我用超聲波測距傳感器，測出卷徑就好辦了

木槿昔年 發表于 2016-10-24 10:53:30

淡然發表于 2016-10-21 17:29
力矩電機，恒張力控制。

謝謝大俠指點！我總算是有方向了

702736 發表于 2016-10-22 07:54:18

如在紙帶傳輸?shù)牡闹虚g加一個測速輪反饋即可

ywjianghu 發表于 2016-10-22 00:02:19

樓上 xinshiji666同學說的正是。只將樓主敘述中的紙帶兩字換成磁帶，還真的就是磁帶錄音機的要求。
盤式卡式，都類似。

點評

kumufchun

確實不錯，關心生活！發表于 2016-10-22 08:02

未來第一站 發表于 2016-10-21 21:22:36

本帖最后由未來第一站于 2016-10-22 08:17 編輯

1，這個實際做起來主要看你的200mm/s的正負誤差允許多少？
2，你這結構實際做起來，有純程序的，有伺服的，甚至變頻的，再就是恒張力控制
3，這個最好就事論事~~~

淡然 發表于 2016-10-21 17:29:19
