糊涂張狗蛋 發表于 2016-12-13 18:19
剛剛畢業不到半年，我試試，你看我說的對不對：
1、你的立柱應該是受壓力和彎矩，所以應該應該校核抗壓極 ...

直接軟件分析一下就行了，不用自己慢慢算，哈哈

騎著龍看海 發表于 2016-12-16 09:35
公司搬家沒有網絡。我這是放設備的，一層大約1.5噸，二層半噸，三層固定提升機機頭。我發的這個是大概模 ...

有提升機那結構剛性要求更高了。

jiop0589 發表于 2016-12-15 18:06
樓主這個平臺有6米多了，不知道這平臺上面要放多重的東西。
我設計過4米多高，長3米寬3米的放一個大機械手 ...

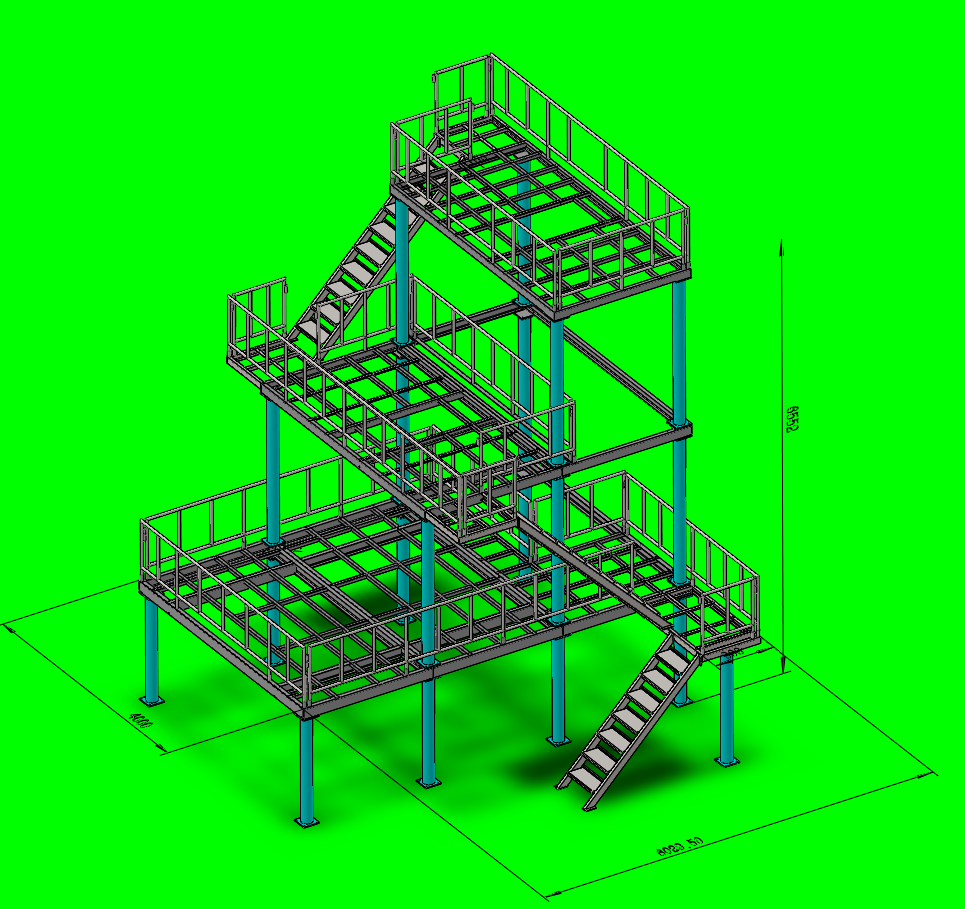

公司搬家沒有網絡。我這是放設備的，一層大約1.5噸，二層半噸，三層固定提升機機頭。我發的這個是大概模型圖，還沒設計完成，你說的問題我也在考慮，以前沒這么做過也。不能整體焊接，沒法運輸，不能去了焊接，業主要求去了只是組裝，三層立柱分開我也沒用過，也是被逼的。

去缸活塞泵 發表于 2016-12-15 16:00
第二步平臺怎么上去？
找搞鋼結構的看看吧

什么意思？平臺吊上去呀。

這個架子，一般般啦，樓梯拐角護欄是對的
，，，，

樓主這個平臺有6米多了，不知道這平臺上面要放多重的東西。
我設計過4米多高，長3米寬3米的放一個大機械手的平臺，也是把立柱和平臺分別焊接好，運到現場再螺絲連起來的。
我當時用的是150x150的方管做4個立柱，每個立柱打了6個16的化學膨脹螺栓。分析是用SOLIDWORKS自帶的分析插件分析的，用經驗不靠譜的，還是要算一算分析下。
單論靜強度我感覺你這個站人沒問題，不會塌，放機器就不知道了。
但是我看到有2個問題。1.你這沒有斜拉三角支撐。6米高的臺子人在上面走肯定晃的非常厲害，。一定要有三角斜撐，這個是一定一定要有的。加斜撐對加強整個結構剛性效果拔群的。當時我的設備上平臺的機械手份量很重的。而且運動幅度很大。機械手一動，沒有三角斜撐的平臺就晃的十分厲害，感覺要倒塌了樣。把斜撐再裝上去就完全不晃了。

2.看你的圖的樣子，似乎是每一層都有一段立柱，一共3層立柱也是分3段。2，3層的立柱放在平臺上的。這有個弊端。立柱立在平臺上。如果平臺水平度不好，或立柱立的地方凹凸不平，這立柱就立不直。這裝配很麻煩的，裝2層還能搞一搞，裝3層我看基本很難裝好。
你可以網上搜鋼結構的圖片。多層鋼構的立柱沒有像你這樣設計的。全都是從底步到頂部是一整根。

總之設計這種平臺靜強度很好滿足，但結構的剛性不要忽視了。
剩下就是注意你的這些預制的結構件不要大到運都運不了之類的，現場裝配時吊車有沒有空間之類的。

第二步平臺怎么上去？
找搞鋼結構的看看吧

騎著龍看海 發表于 2016-12-14 12:00
鋼架選大點型號就差不多了，實際效果和你計算的會有不同，經驗很重呀。

糊涂張狗蛋 發表于 2016-12-14 11:55
我這段時間也在糾結這些，剛剛進非標行業，機架校核、齒輪選型、絲杠選型、鏈輪選型、皮帶選型、電機選 ...

鋼架選大點型號就差不多了，實際效果和你計算的會有不同，經驗很重呀。
