學習了

我都是用減速機和凸輪分割器，精度很好， 分割器多轉一點，也沒關系哇

用同步帶精度肯定大打折扣的，而且頻繁的啟停，用同步帶傳動，定位肯定不準，可能會晃動。但你說的加氣缸定位可以考慮

春山一路鳥空啼 發表于 2016-12-24 21:13
過線有什么問題？你可能剛工作吧！加我QQ2540809476.

第一次接手新項目，沒這方面的經驗。自己摸索，來論壇多看看，學習學習。
已經加你Q了，先謝謝能回復我！

yf_fly 發表于 2016-12-24 12:04
走線問題目前有標準的旋轉集線器，我們以前做過八工位的拋光設備，中間就是這個標準件

謝謝提供建議！你說的集線器我去查查資料，我現在考慮使用滑環，不過都要定制，價格也不便宜?，F(xiàn)在用于測試的話定制不太現實。

一只小螞蟻 發表于 2016-12-24 09:28
就是打轉盤上的三個小伺服電機，這些線必須跟著大轉盤連續做360°旋轉，這樣小伺服的線不就會扭轉打結嗎

過線有什么問題？你可能剛工作吧！加我QQ2540809476.

春山一路鳥空啼 發表于 2016-12-22 20:03
感謝大家不吝賜教
考慮再三，認為：1，同步帶傳動，問題之一，精度可能大打折扣，甚至不能保證，畢竟同步 ...

我做過類似的設備，當時是八工位，其中六個位置為加工位，也是拋光設備，用的一個凸輪分割器，

一只小螞蟻 發表于 2016-12-23 09:48
我現在也遇到一個更這差不多的設想方案，建模出來后走線問題就卡住了。
結構大體是：大轉盤進行間隙分割運 ...

走線問題目前有標準的旋轉集線器，我們以前做過八工位的拋光設備，中間就是這個標準件

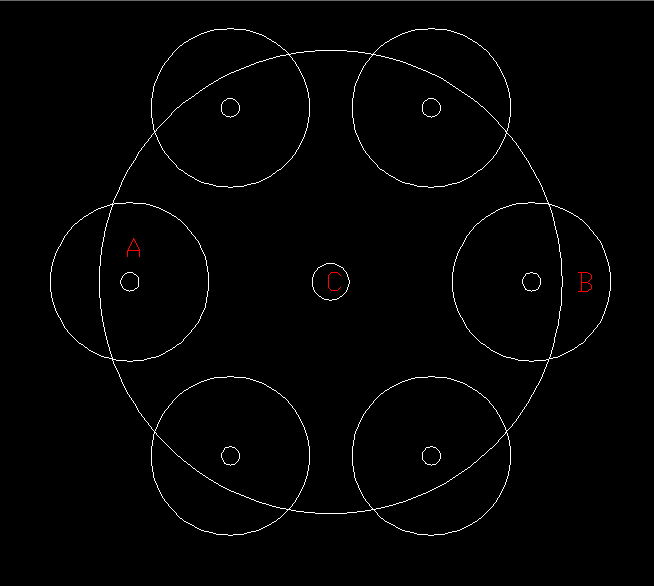

不知道你的方案一的AB兩個位置的動作，所以你的同步問題在那裡
我個人初步建議你采用方案一，
