我剛做了一個類似結構，說說簡單建議：1、要做個導柱座，螺紋連接；
2、導柱采用采購光柱，兩端車削螺紋；
3、上端車削臺階，方便定位頂板。
好多社友都提供了照片都可以把有利元素加到你的設計中。

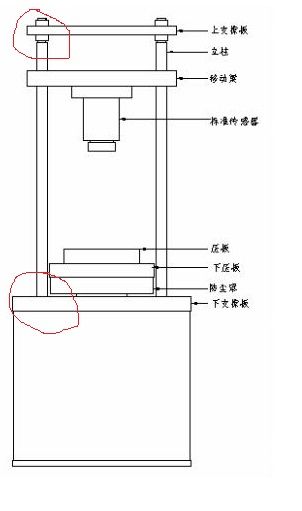

我看你的簡圖貌似你沒有一點思路，只是做了一個外形，具體細節貌似都不對。

焊接一個法蘭，法蘭連接就行了

你這哥們一定是在做畢業設計，因?yàn)槲耶?dāng)年的畢業設計也是這個，你這個問題，我當年也老師也問過我。

584773313 發表于 2017-4-28 19:59
具體怎樣連接  螺栓連接嗎

圖上沒有尺寸數據不太好定，具體看加工后余量的強度能否滿足。

法蘭或者鉆孔插進去。要是需要就找個塞柱查到連接部位防止變形什么的

這個要看受力大小，鋼管規格，上下支撐板的板厚等等。
脫離開上述條件，沒法回答。

螺紋連接可以，焊接也可以的

只有快樂 發表于 2017-4-28 21:09
焊接螺母

往哪焊接
